QM75DY-H دوبل دارلینگتون

خرید ماژول QM75DY-H | ماژول ترانزیستور قدرت 75 آمپر 600 ولت میتسوبیشی

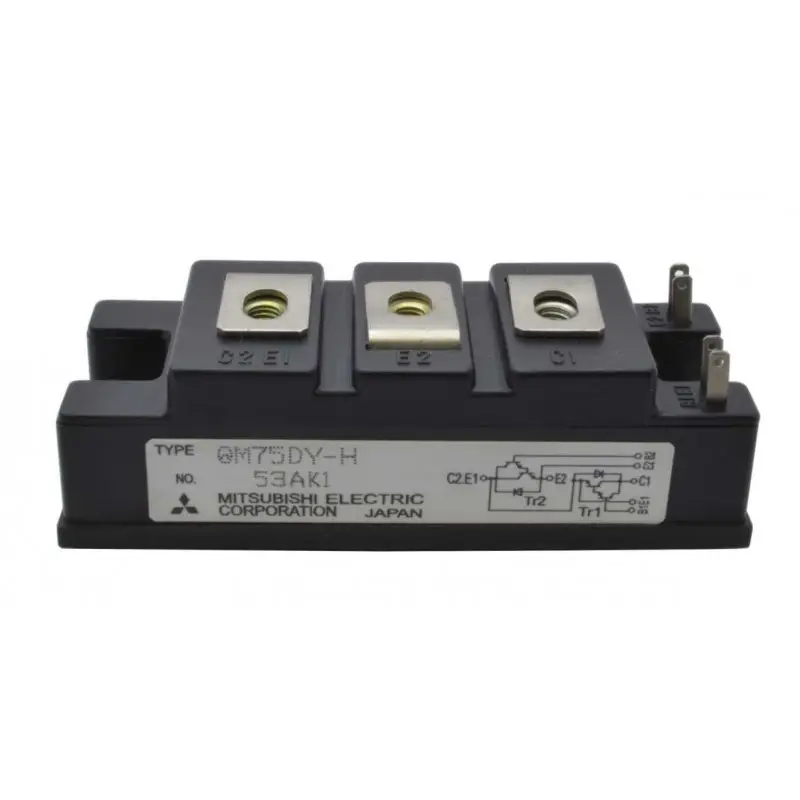

Name: QM75DY-H دوبل دارلینگتون
SKU: 430045
Price: 59296050 IRR
Availability: InStock

QM75DY-H یک ماژول ترانزیستور قدرت (Dual Transistor Module) از شرکت Mitsubishi Electric است که برای کاربردهای سوئیچینگ توان بالا طراحی شده است. این ماژول از دو ترانزیستور قدرت به همراه دیودهای هرزگرد داخلی در یک پکیج ایزوله تشکیل شده و برای استفاده در اینورترها، سروو درایوها، UPS، کنترلرهای موتور DC و تجهیزات صنعتی گزینه‌ای قابل اعتماد محسوب می‌شود.

این ماژول با تحمل ولتاژ 600 ولت و جریان 75 آمپر، توانایی کار در شرایط صنعتی را دارد. همچنین بدنه ایزوله آن نصب روی هیت‌سینک را آسان‌تر می‌کند و ایمنی مدار را افزایش می‌دهد. به همین دلیل، یکی از قطعات پرکاربرد در تعمیر و ساخت تجهیزات الکترونیک قدرت است.

ویژگی‌های ماژول

این ماژول برای سوئیچینگ بارهای سنگین طراحی شده و عملکرد پایداری در مدارهای قدرت ارائه می‌دهد. وجود دیودهای داخلی باعث کاهش تعداد قطعات جانبی می‌شود و طراحی مدار را ساده‌تر می‌کند.

مهم‌ترین ویژگی‌های QM75DY-H عبارت‌اند از:

ماژول دو ترانزیستوره قدرت (2-Pack)
ولتاژ کاری تا 600 ولت
جریان کلکتور 75 آمپر
دیود هرزگرد داخلی
بدنه ایزوله با استحکام بالا
قابلیت نصب روی هیت‌سینک
مناسب برای کاربردهای صنعتی

کاربردهای QM75DY-H

این ماژول در بسیاری از تجهیزات صنعتی و الکترونیک قدرت استفاده می‌شود، از جمله:

اینورترهای صنعتی
سروو درایوها
UPS
کنترلرهای موتور DC
دستگاه‌های CNC
تجهیزات جوشکاری
منابع تغذیه صنعتی
سیستم‌های کنترل توان

مشخصات فنی QM75DY-H

مشخصه	مقدار
شماره قطعه	QM75DY-H
سازنده	Mitsubishi Electric
نوع قطعه	Dual Transistor Power Module
جریان کلکتور (IC)	75A
ولتاژ کلکتور به امیتر	600V
جریان بیس	4.5A
توان اتلاف	350W
ولتاژ ایزولاسیون	2500VAC
دمای کاری پیوند	40- تا 150+ درجه سانتی‌گراد
دمای نگهداری	40- تا 125+ درجه سانتی‌گراد
وزن تقریبی	210 گرم
نوع نصب	پیچ روی هیت‌سینک

ساختار پایه‌های QM75DY-H

این ماژول دارای ترمینال‌های قدرت و پایه‌های کنترلی مجزا است و شامل بخش‌های زیر می‌شود:

ترمینال	عملکرد
C1	کلکتور ترانزیستور اول
E1	امیتر ترانزیستور اول
B1	بیس ترانزیستور اول
C2	کلکتور ترانزیستور دوم
E2	امیتر ترانزیستور دوم
B2	بیس ترانزیستور دوم

چیدمان ترمینال‌ها به گونه‌ای طراحی شده که اتصال به باس‌بار و هیت‌سینک را آسان می‌کند و برای مدارهای توان بالا مناسب است.

مزایای استفاده از QM75DY-H

یکی از مهم‌ترین مزایای طراحی ایزوله بدنه آن است که علاوه بر افزایش ایمنی، انتقال حرارت به هیت‌سینک را نیز بهبود می‌دهد. همچنین دیودهای داخلی باعث کاهش تعداد قطعات خارجی و ساده‌تر شدن طراحی مدار می‌شوند.

این ماژول برای کاربردهایی که نیاز به تحمل جریان بالا و عملکرد پایدار دارند، انتخاب مناسبی است و در بسیاری از تجهیزات صنعتی قدیمی و جدید مورد استفاده قرار می‌گیرد.

تفاوت QM75DY-H با QM75DY-2H

هر دو مدل جریان 75 آمپر را پشتیبانی می‌کنند، اما تفاوت اصلی آن‌ها در ولتاژ کاری است. QM75DY-H برای 600 ولت طراحی شده، در حالی که QM75DY-2H توان تحمل 1000 ولت را دارد. بنابراین در مدارهای ولتاژ بالاتر، مدل QM75DY-2H گزینه مناسب‌تری خواهد بود.

قطعات جایگزین

در صورت موجود نبودن این ماژول، بسته به طراحی مدار می‌توان از گزینه‌های زیر استفاده کرد:

QM75DY-HB
QM75DY-2H
QM75DY-24
QM75DX-H
QM75CY-H

چرا QM75DY-H انتخاب مناسبی است؟

اگر برای تعمیر یا ساخت اینورتر، سروو درایو، UPS یا تجهیزات الکترونیک قدرت به یک ماژول ترانزیستور 75 آمپر 600 ولت نیاز دارید، یکی از گزینه‌های قابل اعتماد بازار است. کیفیت ساخت Mitsubishi Electric، بدنه ایزوله، دیودهای داخلی و توان تحمل بالا، این ماژول را به انتخابی مناسب برای کاربردهای صنعتی تبدیل کرده است.
