QM100DY-H ماژول دوبل دارلینگتون IGBT

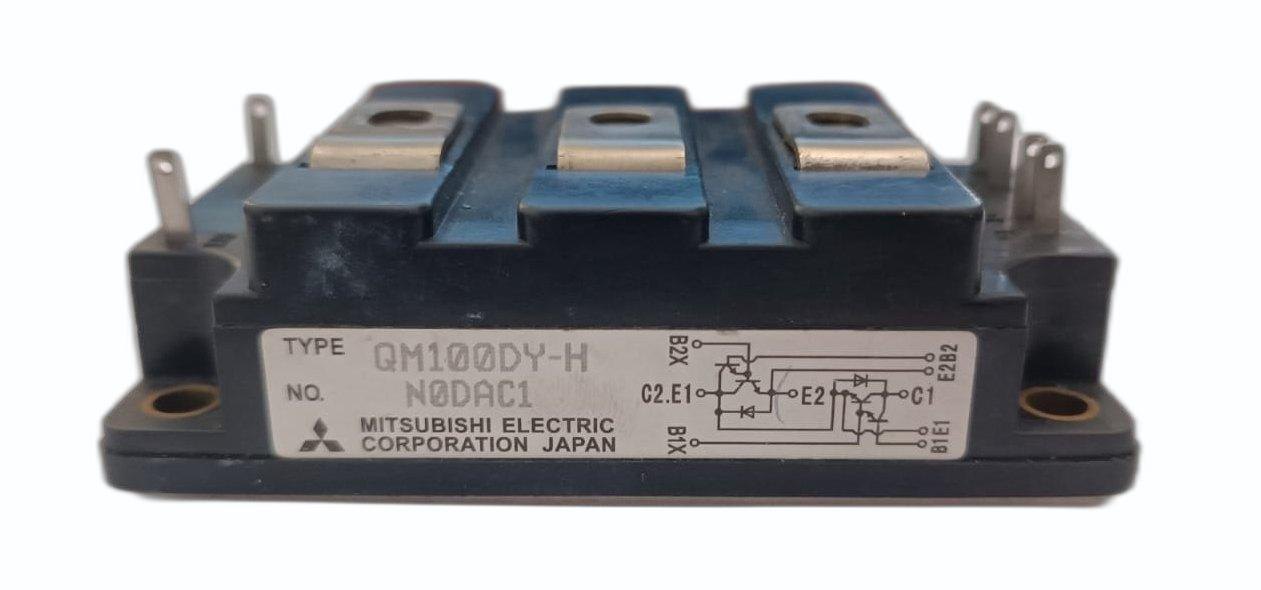

معرفی ماژول QM100DY-H
ماژول QM100DY-H یکی از ماژولهای قدرت IGBT با کیفیت بالا است که توسط شرکت Mitsubishi Electric تولید شده و برای استفاده در تجهیزات صنعتی، اینورترها، درایوهای کنترل موتور و منابع تغذیه قدرت طراحی شده است. این ماژول با بهرهگیری از فناوری IGBT، ترکیبی از سرعت سوئیچینگ بالا، تلفات کم و قابلیت تحمل جریان زیاد را ارائه میدهد و به همین دلیل در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد.
QM100DY-H دارای ساختار Dual IGBT Half-Bridge بوده و با ولتاژ کاری 600 ولت و جریان نامی 100 آمپر، گزینهای ایدهآل برای سیستمهای کنترل توان متوسط و بالا محسوب میشود.
مشخصات فنی
ماژول QM100DY-H با ولتاژ کلکتور-امیتر 600 ولت و جریان خروجی 100 آمپر، عملکردی پایدار و مطمئن در شرایط کاری مختلف ارائه میدهد. طراحی ایزوله، قابلیت دفع حرارت مناسب و تحمل دمای بالا از مهمترین ویژگیهای این محصول به شمار میرود.
این ماژول برای نصب روی هیتسینک طراحی شده و به دلیل ساختار فشرده خود، فضای کمی را در تابلوها و تجهیزات صنعتی اشغال میکند.
ویژگیهای ماژول QM100DY-H
- ولتاژ کاری 600 ولت
- جریان خروجی 100 آمپر
- ساختار Dual IGBT Half-Bridge
- سرعت سوئیچینگ بالا
- تلفات توان پایین
- قابلیت اطمینان بالا در کاربردهای صنعتی
- عایقبندی داخلی مناسب
- پایداری حرارتی عالی
- مناسب برای کارکرد مداوم در شرایط صنعتی
- نصب آسان روی هیتسینک
کاربردهای QM100DY-H
اینورترهای صنعتی
این ماژول به طور گسترده در اینورترهای کنترل دور موتور استفاده میشود و امکان کنترل دقیق سرعت و گشتاور موتورهای الکتریکی را فراهم میکند.
سروو درایوها
در سیستمهای سروو درایو، QM100DY-H نقش مهمی در سوئیچینگ سریع و کنترل توان ایفا میکند و موجب افزایش راندمان سیستم میشود.
منابع تغذیه UPS
به دلیل قابلیت تحمل جریان بالا و عملکرد پایدار، این ماژول در تجهیزات UPS و سیستمهای برق اضطراری کاربرد فراوانی دارد.
تجهیزات CNC و اتوماسیون صنعتی
در ماشینآلات CNC، خطوط تولید و تجهیزات اتوماسیون صنعتی از این ماژول برای کنترل توان و راهاندازی موتورهای مختلف استفاده میشود.
دستگاههای جوش صنعتی
ماژول QM100DY-H در برخی دستگاههای جوش صنعتی و منابع تغذیه قدرت نیز مورد استفاده قرار میگیرد.
مزایای استفاده از QM100DY-H
استفاده از ماژول QM100DY-H باعث افزایش راندمان سیستم، کاهش تلفات انرژی و بهبود عملکرد تجهیزات صنعتی میشود. کیفیت ساخت بالای محصولات Mitsubishi، طول عمر مناسب و قابلیت اطمینان بالا از دلایل محبوبیت این ماژول در میان مهندسان و طراحان سیستمهای قدرت است.
همچنین طراحی ایزوله و مدیریت حرارتی مناسب، امکان استفاده از این ماژول را در شرایط کاری سخت و محیطهای صنعتی فراهم میکند.
در هنگام خرید QM100DY-H توجه به اصالت کالا، سلامت فیزیکی ماژول و تطابق مشخصات فنی با نیاز پروژه اهمیت زیادی دارد. استفاده از ماژولهای اورجینال باعث افزایش طول عمر تجهیزات و جلوگیری از خرابیهای ناخواسته در سیستمهای صنعتی خواهد شد.
جمعبندی
QM100DY-H یک ماژول IGBT قدرتمند و قابل اعتماد با ولتاژ 600 ولت و جریان 100 آمپر است که در انواع اینورترها، سروو درایوها، UPS، تجهیزات CNC و سیستمهای اتوماسیون صنعتی مورد استفاده قرار میگیرد. عملکرد پایدار، تلفات کم، سرعت سوئیچینگ بالا و کیفیت ساخت عالی، این محصول را به یکی از گزینههای مناسب برای کاربردهای صنعتی تبدیل کرده است.
| ویژگی |
مقدار |
| نام قطعه |
QM100DY-H |
| برند |
Mitsubishi |
| نوع قطعه |
IGBT Module |
| ساختار |
Dual IGBT Half-Bridge |
| ولتاژ کلکتور-امیتر (VCES) |
600V |
| جریان کلکتور (IC) |
100A |
| ولتاژ گیت-امیتر (VGES) |
±20V |
| توان تلفاتی (PC) |
540W |
| ولتاژ اشباع کلکتور-امیتر VCE(sat) |
حداکثر 2.7V |
| دمای کاری اتصال (Tj) |
40- تا 150+ درجه سانتیگراد |
| ولتاژ ایزولاسیون |
2500V RMS |
| نوع پکیج |
Power Module |
| نوع نصب |
شاسی / هیتسینک |
| ساختار داخلی |
Double Arm (Half Bridge) |
| سرعت سوئیچینگ |
High Speed Switching |
| جریان بیس DC |
6A |
| کاربردها |
اینورتر، UPS، سروو درایو، کنترل موتور، دستگاه جوش صنعتی، CNC |
| ویژگیها |
تلفات کم، راندمان بالا، پایداری حرارتی عالی، ایزولاسیون داخلی، مناسب کاربردهای صنعتی |
| وضعیت قطعه |
ماژول قدرت صنعتی IGBT |
| کشور سازنده |
ژاپن |
| سری |
QM Series |
