Z0409MF ترایاک Z0409 0409 DIP
مشخصات، کاربرد و خرید ترایاک Z0409MF
یک ترایاک (TRIAC) حساس به گیت (Sensitive Gate Triac) است که برای کنترل و سوئیچینگ بارهای AC در توان‌های پایین و متوسط طراحی شده است. این قطعه به دلیل حساسیت بالای گیت، امکان راه‌اندازی مستقیم توسط میکروکنترلرها و مدارهای منطقی را فراهم می‌کند و در لوازم خانگی، کنترل دور موتور و سیستم‌های روشنایی کاربرد فراوانی دارد.
مشخصات فنی Z0409MF
مشخصات اصلی عبارت‌اند از:
- نوع قطعه: Sensitive Gate TRIAC
- جریان RMS: 4 آمپر
- ولتاژ تکراری خاموشی (VDRM/VRRM): 600 ولت
- جریان گیت (IGT): حدود 25 میلی‌آمپر
- ولتاژ تحریک گیت: حدود 1.3 تا 1.5 ولت
- جریان نگهدارنده (IH): حدود 10 تا 25 میلی‌آمپر
- جریان هجومی (ITSM): تا 20 آمپر

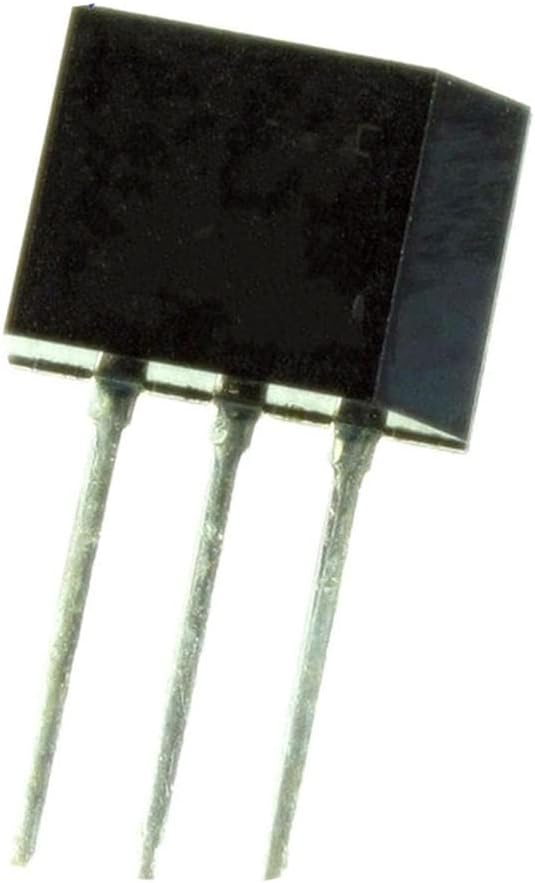

- پکیج: TO-202-3
- دمای کاری: 40- تا 125+ درجه سانتی‌گراد
ویژگی‌های کلیدی Z0409MF
گیت حساس
مهم‌ترین ویژگی حساسیت بالای گیت آن است که امکان کنترل مستقیم توسط میکروکنترلرها و مدارهای دیجیتال را فراهم می‌کند.
مناسب برای بارهای AC
این ترایاک برای کنترل انواع بارهای متناوب از جمله موتورهای کوچک، شیرهای برقی و سیستم‌های روشنایی طراحی شده است.
ابعاد کوچک و نصب آسان
پکیج TO-202 باعث شده است که Z0409MF فضای کمی اشغال کند و در بردهای الکترونیکی با تراکم بالا قابل استفاده باشد.
کاربردهای Z0409MF
ترایاک در بسیاری از تجهیزات الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد:
- کنترل دور موتورهای کوچک AC
- دیمر روشنایی
- کنترل فن
- قفل درب ماشین لباسشویی
- شیرهای برقی (Solenoid Valves)
- تجهیزات خانگی
- سوئیچینگ بارهای AC
- سیستم‌های اتوماسیون صنعتی
مزایای استفاده از Z0409MF
استفاده از Z0409MF مزایای متعددی دارد:
- حساسیت بالای گیت
- قابلیت کنترل مستقیم توسط میکروکنترلر
- ابعاد کوچک
- قیمت اقتصادی
- قابلیت اطمینان بالا
- مناسب برای کاربردهای خانگی و صنعتی
معادل‌ها و جایگزین‌های Z0409MF
بسته به نوع مدار می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:
- Z0109MF
- Z0107MA
- BT131-600
- MAC97A8
- T405-600B
قبل از جایگزینی، جریان، ولتاژ و حساسیت گیت بررسی شود.
جمع‌بندی
یک ترایاک 4 آمپر 600 ولت با گیت حساس است که برای کنترل بارهای AC، دیمرها، موتورهای کوچک و تجهیزات خانگی طراحی شده است. ابعاد کوچک، حساسیت بالای گیت و قابلیت اطمینان مناسب، این قطعه را به یکی از ترایاک‌های پرکاربرد در مدارهای کنترلی تبدیل کرده است 0409 Z0409
