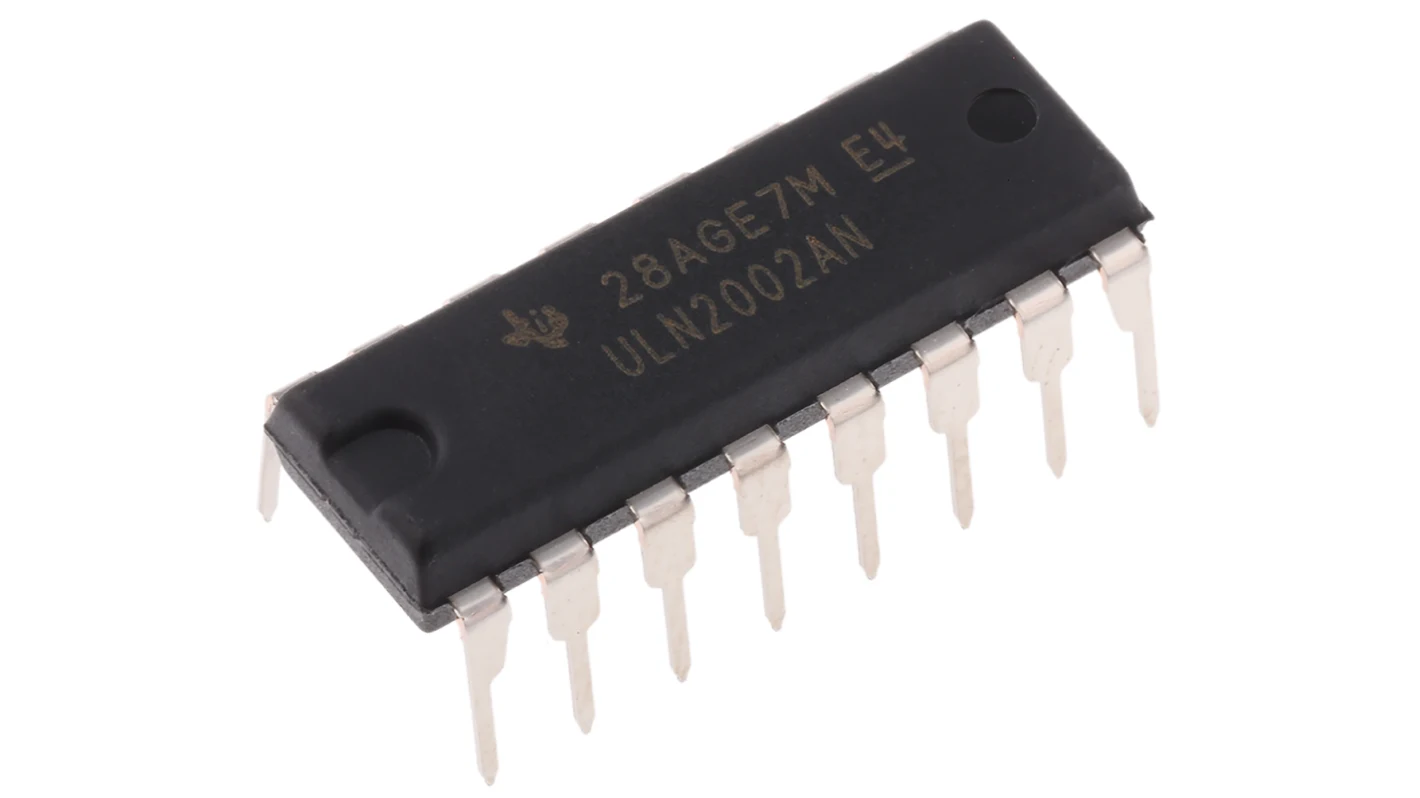

ULN2002AN؛ آی‌سی درایور دارلینگتون 7 کاناله
یک آی‌سی درایور دارلینگتون 7 کاناله است که برای راه‌اندازی رله، استپر موتور، سلونوئید، لامپ و انواع بارهای القایی طراحی شده است. این قطعه از هفت جفت ترانزیستور دارلینگتون NPN تشکیل شده و به دلیل داشتن دیودهای محافظ داخلی، انتخابی مناسب برای مدارهای مبتنی بر میکروکنترلر و PLC محسوب می‌شود.
هر کانال این آی‌سی توانایی هدایت جریان تا 500 میلی‌آمپر را دارد و خروجی‌ها می‌توانند ولتاژی تا 50 ولت را تحمل کنند. علاوه بر این، پکیج DIP-16 نصب آسان روی بردهای سوراخ‌دار را فراهم می‌کند و به همین دلیل ULN2002AN در پروژه‌های صنعتی و آموزشی کاربرد گسترده‌ای دارد.
مشخصات فنی ULN2002AN
| ویژگی |
مشخصات |
| شماره قطعه |
ULN2002AN |
| نوع قطعه |
Darlington Driver Array |
| تعداد کانال |
7 |
| نوع خروجی |
Open Collector |
| نوع ترانزیستور |
NPN Darlington |
| جریان هر کانال |
500mA |
| ولتاژ خروجی |
50V |
| ولتاژ ورودی مناسب |
TTL و 14 تا 25 ولت PMOS |
| دیود محافظ داخلی |
دارد |
| تعداد پایه |
16 |
| پکیج |
DIP-16 |
| نوع نصب |
Through-Hole |
| دمای کاری |
20- تا 70+ درجه سانتی‌گراد |
کاربردهای ULN2002AN
این آی‌سی برای راه‌اندازی بارهایی طراحی شده است که جریان آن‌ها بیشتر از توان خروجی مستقیم میکروکنترلر است. بنابراین، در بسیاری از مدارهای کنترلی از آن استفاده می‌شود.
راه‌اندازی رله
یکی از رایج‌ترین کاربردهای ULN2002AN درایو رله‌های 12 و 24 ولتی است. وجود دیودهای هرزگرد داخلی نیز باعث می‌شود هنگام قطع جریان، ولتاژ برگشتی سیم‌پیچ به مدار آسیب نزند.
کنترل استپر موتور
این قطعه در بسیاری از پروژه‌های استپر موتور نیز استفاده می‌شود. همچنین، امکان کنترل چند سیم‌پیچ به‌صورت هم‌زمان باعث شده است در مدارهای حرکتی گزینه‌ای کاربردی باشد.
درایو سلونوئید و لامپ
سلونوئیدها، بیزرها، لامپ‌های کوچک و سایر بارهای القایی نیز با کمک این آی‌سی قابل راه‌اندازی هستند. علاوه بر این، خروجی Open Collector انعطاف بیشتری در طراحی مدار ایجاد می‌کند. ULN2002
مزایای ULN2002AN
یکی از مهم‌ترین مزیت‌های ULN2002AN، وجود هفت کانال مستقل در یک آی‌سی است. در نتیجه، تعداد قطعات جانبی کاهش پیدا می‌کند و طراحی برد ساده‌تر می‌شود.
علاوه بر آن، دیودهای محافظ داخلی نیاز به استفاده از دیود خارجی را در بسیاری از کاربردهای القایی از بین می‌برند. از طرف دیگر، هر کانال می‌تواند تا 500 میلی‌آمپر جریان را هدایت کند که برای بسیاری از رله‌ها و بارهای صنعتی کافی است.
ساختار داخلی و عملکرد
هر خروجی ULN2002AN از یک جفت ترانزیستور دارلینگتون تشکیل شده است. این ساختار باعث افزایش بهره جریان می‌شود و امکان کنترل بارهای بزرگ‌تر را با جریان ورودی کم فراهم می‌کند. ULN2002
همچنین، خروجی‌ها از نوع Open Collector هستند. بنابراین، هنگام فعال شدن خروجی، بار به سمت زمین هدایت می‌شود و این ویژگی برای راه‌اندازی بسیاری از تجهیزات صنعتی مناسب است.
تفاوت ULN2002AN و ULN2003A
هر دو آی‌سی ساختار مشابهی دارند؛ اما تفاوت اصلی آن‌ها در مقاومت‌های ورودی است.
- ULN2002AN برای ورودی‌های PMOS با محدوده 14 تا 25 ولت طراحی شده است.
- ULN2003A بیشتر برای ورودی‌های TTL و CMOS پنج ولتی استفاده می‌شود.
به همین دلیل، هنگام انتخاب قطعه باید ولتاژ مدار فرمان را نیز در نظر گرفت.
نحوه اتصال پایه‌ها
پکیج DIP-16 این آی‌سی شامل هفت ورودی، هفت خروجی، یک پایه COM برای اتصال دیودهای محافظ و یک پایه زمین است.
- پایه‌های 1 تا 7: ورودی‌ها
- پایه‌های 10 تا 16: خروجی‌ها
- پایه 8: GND
- پایه 9: COM
اتصال صحیح پایه COM در مدارهای القایی اهمیت زیادی دارد؛ زیرا دیودهای داخلی از همین مسیر عمل می‌کنند.
نکات مهم هنگام استفاده
هرچند هر کانال تا 500 میلی‌آمپر را تحمل می‌کند، اما مجموع توان تلفاتی آی‌سی نیز باید در نظر گرفته شود. بنابراین، اگر چند خروجی به‌صورت هم‌زمان جریان بالایی عبور دهند، بررسی شرایط حرارتی ضروری خواهد بود.
همچنین، در بارهای القایی بهتر است مسیرهای جریان روی برد کوتاه و مناسب طراحی شوند تا نویز کاهش پیدا کند و عملکرد مدار پایدارتر شود. ULN2002
جمع‌بندی
ULN2002AN یک آی‌سی درایور دارلینگتون 7 کاناله با خروجی Open Collector است که برای راه‌اندازی رله، استپر موتور، سلونوئید و سایر بارهای القایی طراحی شده است. وجود دیودهای محافظ داخلی، جریان 500 میلی‌آمپر در هر کانال و پکیج DIP-16 از مهم‌ترین ویژگی‌های این محصول به شمار می‌روند.
