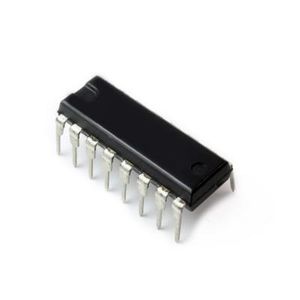

UC3823BN آی سی DIP
معرفی UC3823BN
UC3823BN یک کنترلر PWM مد جریان از شرکت Texas Instruments است که برای طراحی منابع تغذیه سوئیچینگ و مدارهای الکترونیک قدرت استفاده می‌شود. این آی‌سی به دلیل سرعت بالا و دقت مناسب، در بسیاری از پروژه‌های صنعتی و حرفه‌ای کاربرد دارد و علاوه بر این، کنترل جریان را نیز با دقت خوبی انجام می‌دهد.
این قطعه نسخه بهبود یافته خانواده UC3823 است و به همین دلیل در مدارهای پیشرفته مانند اینورترها، UPS و مبدل‌های DC-DC عملکرد پایدار و قابل اعتمادی ارائه می‌دهد.
مشخصات فنی UC3823BN
UC3823BN می‌تواند تا فرکانس حدود 1MHz کار کند و علاوه بر آن، درایور خروجی قدرتمندی با توانایی جریان‌دهی بالا ارائه می‌دهد. بنابراین این ویژگی باعث می‌شود بتوان از آن در طراحی‌های توان بالا و سرعت بالا استفاده کرد.
از طرف دیگر، این آی‌سی دارای مدارهای حفاظتی داخلی مانند UVLO و محدودکننده جریان است و به همین دلیل در شرایط خطا، از مدار محافظت می‌کند و باعث افزایش ایمنی سیستم می‌شود.
ویژگی‌های UC3823BN
- کنترلر PWM مد جریان (Current-Mode Control)
- فرکانس کاری تا 1MHz و در نتیجه مناسب مدارهای سریع
- خروجی درایو قدرتمند Totem-Pole و همچنین با توان جریان بالا
- جریان پیک خروجی تا حدود 2 آمپر
- دارای Soft Start داخلی و به همین دلیل راه‌اندازی نرم مدار
- حفاظت Under Voltage Lockout (UVLO) برای افزایش ایمنی
- محدودکننده جریان لحظه‌ای (Pulse-by-Pulse)
- تقویت‌کننده خطا (Error Amplifier) برای کنترل دقیق‌تر
- پکیج 16 پایه DIP و در نتیجه مناسب طراحی آسان
- مناسب برای طراحی‌های صنعتی و حرفه‌ای
کاربردهای UC3823BN
منابع تغذیه سوئیچینگ (SMPS)
این آی‌سی در طراحی پاورهای سوئیچینگ استفاده می‌شود و علاوه بر این، کنترل دقیق ولتاژ و جریان را فراهم می‌کند.
اینورترها
در سیستم‌های اینورتر صنعتی برای تبدیل DC به AC کاربرد دارد و به همین دلیل در تجهیزات قدرت بسیار مهم است.
مبدل‌های DC-DC
در طراحی بوست، باک و فلای‌بک استفاده می‌شود و بنابراین راندمان سیستم را افزایش می‌دهد.
سیستم‌های UPS
در UPSها برای مدیریت انرژی استفاده می‌شود و علاوه بر این، پایداری سیستم را نیز بهتر می‌کند.
تجهیزات صنعتی
در سیستم‌های کنترل قدرت استفاده می‌شود و به همین دلیل در صنایع مختلف کاربرد گسترده دارد.
مزایای استفاده از UC3823BN
استفاده از این آی‌سی باعث افزایش راندمان مدار می‌شود و علاوه بر آن، کنترل جریان را دقیق‌تر می‌کند. همچنین وجود مدارهای حفاظتی داخلی باعث می‌شود طراحی مدار ساده‌تر شود و در نتیجه ایمنی سیستم افزایش پیدا کند.
جمع‌بندی
UC3823BN یک کنترلر PWM حرفه‌ای است که در منابع تغذیه سوئیچینگ، اینورترها و مدارهای قدرت استفاده می‌شود. این قطعه علاوه بر سرعت بالا و دقت مناسب، دارای ویژگی‌های حفاظتی است و به همین دلیل یکی از انتخاب‌های مطمئن در طراحی‌های صنعتی محسوب می‌شود.
| ویژگی |
مقدار |
| نام قطعه |
UC3823BN |
| نوع قطعه |
PWM Controller (کنترلر سوئیچینگ) |
| خانواده |
UC3823B Series |
| برند |
Texas Instruments |
| نوع کنترل |
Current-Mode PWM |
| کاربرد اصلی |
منابع تغذیه سوئیچینگ (SMPS) |
| ولتاژ تغذیه |
حدود 10V تا 30V (بسته به شرایط کاری) |
| فرکانس سوئیچینگ |
تا 1MHz |
| خروجی درایو |
Totem-Pole با جریان بالا |
| جریان خروجی |
تا حدود 2A پیک |
| Duty Cycle |
تا حدود 80% |
| UVLO |
دارد (حفاظت کم‌ولتاژ) |
| Soft Start |
دارد |
| محدودکننده جریان |
دارد (Pulse-by-Pulse) |
| خطای داخلی |
Error Amplifier دارد |
| پکیج |
PDIP-16 |
| نوع نصب |
Through Hole |
| دمای کاری |
0 تا 70 درجه سانتی‌گراد |
| کاربردها |
اینورتر، UPS، مبدل DC-DC، پاور صنعتی، منابع تغذیه سوئیچینگ |
| ویژگی‌ها |
سرعت بالا، دقت بالا، کنترل جریان پیشرفته، مناسب طراحی‌های حرفه‌ای |
