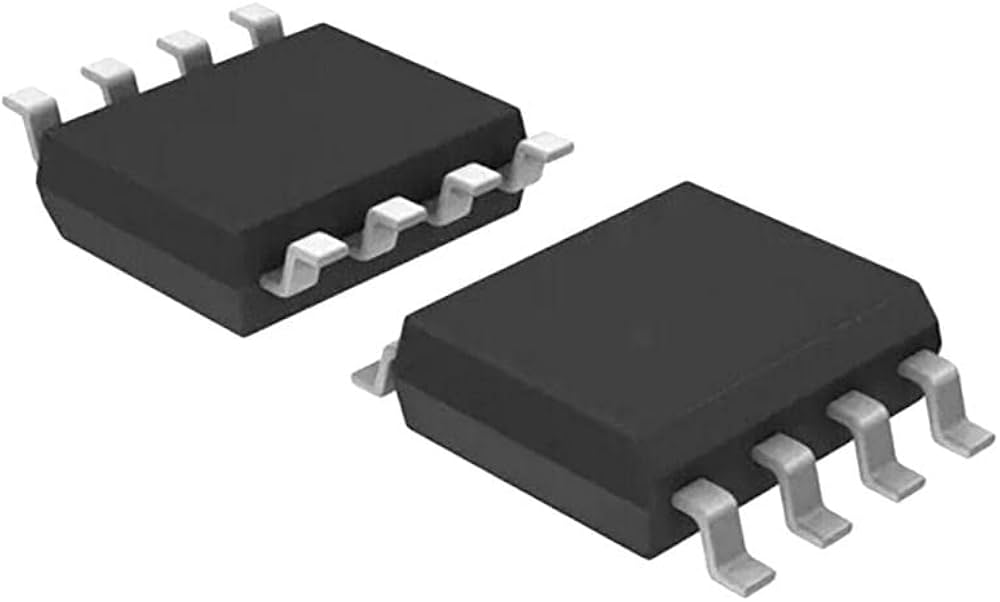

UC3742BDR2G آی سی SMD
معرفی UC3742BDR2G
UC3742BDR2G یک کنترلر PWM برای منابع تغذیه سوئیچینگ است که در خانواده کنترلرهای مد جریان ON Semiconductor قرار می‌گیرد. این آی‌سی برای طراحی مدارهای SMPS استفاده می‌شود و علاوه بر این، کنترل دقیق جریان و ولتاژ را در مدار فراهم می‌کند.
همچنین این قطعه در طراحی‌های صنعتی کاربرد دارد و به همین دلیل در بسیاری از منابع تغذیه حرفه‌ای و سیستم‌های قدرت دیده می‌شود.
مشخصات فنی UC3742BDR2G
UC3742BDR2G با ولتاژ تغذیه حدود 10 تا 30 ولت کار می‌کند و می‌تواند در مدارهای سوئیچینگ با فرکانس بالا عملکرد مناسبی ارائه دهد. از طرف دیگر، این آی‌سی از کنترل مد جریان استفاده می‌کند و بنابراین پایداری بهتری در بارهای متغیر ایجاد می‌کند.
علاوه بر این، وجود قابلیت‌هایی مانند UVLO و محدودکننده جریان باعث می‌شود مدار در شرایط خطا ایمن‌تر عمل کند و در نتیجه احتمال آسیب کاهش پیدا کند.
ویژگی‌های UC3742BDR2G
- کنترلر PWM مد جریان برای دقت بیشتر در کنترل توان
- مناسب برای توپولوژی‌های Flyback، Forward و Boost
- دارای درایور خروجی برای کنترل مستقیم MOSFET
- حفاظت UVLO برای جلوگیری از عملکرد در ولتاژ پایین
- محدودکننده جریان چرخه‌ای برای جلوگیری از اضافه بار
- Soft Start داخلی برای راه‌اندازی نرم مدار
- راندمان بالا در طراحی منابع تغذیه سوئیچینگ
- پکیج SOIC-14 مناسب طراحی SMD
کاربردهای UC3742BDR2G
منابع تغذیه سوئیچینگ (SMPS)
این آی‌سی در طراحی پاورهای سوئیچینگ استفاده می‌شود و علاوه بر این، باعث افزایش راندمان سیستم می‌گردد.
مبدل‌های DC-DC
در طراحی مبدل‌های ولتاژ کاربرد دارد و در نتیجه برای سیستم‌های تغذیه بسیار مهم است.
اینورترها
در مدارهای اینورتر استفاده می‌شود و همچنین کنترل توان خروجی را بهبود می‌دهد.
تجهیزات صنعتی
در سیستم‌های کنترل قدرت به کار می‌رود و بنابراین در کاربردهای صنعتی بسیار رایج است.
مزایای استفاده از UC3742BDR2G
استفاده از این آی‌سی باعث می‌شود طراحی مدار ساده‌تر شود و علاوه بر این، دقت کنترل جریان افزایش پیدا کند. همچنین وجود حفاظت‌های داخلی باعث می‌شود سیستم در شرایط خطا ایمن‌تر عمل کند و در نتیجه عمر مدار افزایش یابد.
جمع‌بندی
UC3742BDR2G یک کنترلر PWM برای طراحی منابع تغذیه سوئیچینگ است که در مدارهای صنعتی و قدرت استفاده می‌شود. این قطعه علاوه بر کنترل دقیق جریان، دارای حفاظت داخلی است و به همین دلیل گزینه‌ای مناسب برای طراحی‌های حرفه‌ای محسوب می‌شود.
| ویژگی |
مقدار |
| نام قطعه |
UC3742BDR2G |
| برند |
ON Semiconductor |
| نوع قطعه |
PWM Controller (Switching Controller) |
| خانواده |
مشابه UC384x Series |
| کاربرد اصلی |
منابع تغذیه سوئیچینگ (SMPS) |
| نوع کنترل |
Current-Mode PWM |
| توپولوژی |
Boost / Flyback / Forward |
| ولتاژ تغذیه |
حدود 10V تا 30V (وابسته به طراحی) |
| خروجی |
درایور ترانزیستوری / MOSFET Driver |
| فرکانس کاری |
تا چند صد کیلوهرتز (بسته به طراحی) |
| محدودکننده جریان |
دارد (Cycle-by-Cycle) |
| UVLO |
دارد |
| Soft Start |
دارد |
| Duty Cycle |
بالا (نزدیک 90%+) |
| پکیج |
SOIC-14 (SMD) |
| نوع نصب |
Surface Mount |
| دمای کاری |
صنعتی (حدود 0 تا 70 یا بالاتر) |
| کاربردها |
پاور سوئیچینگ، اینورتر، مبدل DC-DC، تجهیزات صنعتی |
| ویژگی‌ها |
کنترل دقیق جریان، راندمان بالا، مناسب طراحی حرفه‌ای |
