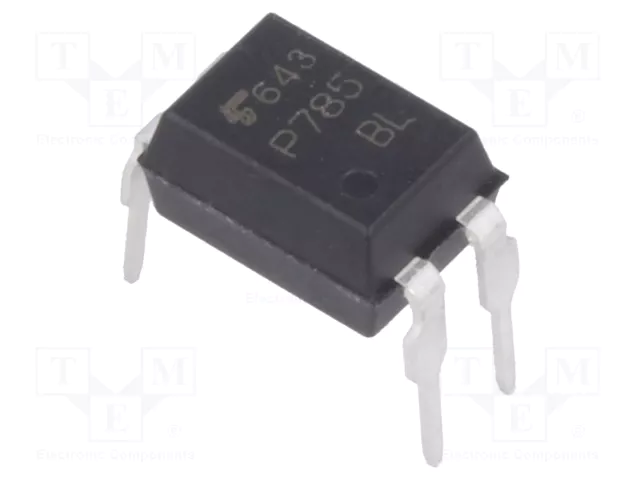

TLP785 آی سی DIP
اپتوکوپلر TLP785 یکی از پرکاربردترین قطعات الکترونیکی در مدارهای صنعتی و دیجیتال است که توسط شرکت Toshiba طراحی و تولید شده است. این قطعه به عنوان یک ایزولاتور نوری (Optocoupler) عمل کرده و وظیفه اصلی آن، انتقال سیگنال بین دو بخش مدار بدون اتصال الکتریکی مستقیم است.
در این مقاله به بررسی کامل مشخصات، کاربردها، نحوه عملکرد و مزایای TLP785 می‌پردازیم.
TLP785 چیست؟
TLP785 یک اپتوکوپلر با خروجی ترانزیستوری (Phototransistor Output Optocoupler) است. این قطعه شامل یک LED مادون قرمز در ورودی و یک ترانزیستور حساس به نور در خروجی است.
زمانی که جریان به LED داخلی اعمال می‌شود، نور تولید شده باعث فعال شدن ترانزیستور خروجی می‌شود. به این ترتیب سیگنال بدون تماس الکتریکی مستقیم منتقل می‌گردد.
مشخصات فنی TLP785
از مهم‌ترین ویژگی‌های اپتوکوپلر می‌توان به موارد زیر اشاره کرد:
- ولتاژ ایزولاسیون: 5000 ولت RMS
- نوع خروجی: ترانزیستور نوری (Phototransistor)
- ولتاژ کلکتور-امیتر: 80 ولت
- بهره جریان (CTR): حدود 50% تا 600%
- پکیج: DIP-4
- دمای کاری: 55- تا 110+ درجه سانتی‌گراد
این ویژگی‌ها باعث شده TLP785 در پروژه‌های صنعتی و حساس بسیار محبوب باشد.
پایه‌های TLP785
اپتوکوپلر TLP785 دارای 4 پایه است:
- آند LED
- کاتد LED
- امیتر ترانزیستور
- کلکتور ترانزیستور
این ساختار ساده باعث استفاده راحت آن در انواع مدارهای الکترونیکی می‌شود.
نحوه عملکرد
عملکرد این قطعه بر اساس انتقال نور است:
- با اعمال جریان به LED داخلی، نور مادون قرمز تولید می‌شود.
- این نور به ترانزیستور داخلی برخورد کرده و آن را فعال می‌کند.
- ترانزیستور خروجی مانند یک کلید الکترونیکی عمل می‌کند.
به این ترتیب، هیچ اتصال الکتریکی مستقیم بین ورودی و خروجی وجود ندارد و ایزولاسیون کامل برقرار می‌شود.
کاربردهای TLP785
اپتوکوپلر در بسیاری از پروژه‌ها و تجهیزات استفاده می‌شود، از جمله:
- ایزولاسیون میکروکنترلرها (Arduino, ESP32 و…)
- مدارهای صنعتی و قدرت
- تشخیص ولتاژ AC
- درایور رله‌ها
- حفاظت از مدارهای حساس در برابر نویز و ولتاژ بالا
- سیستم‌های کنترل و اتوماسیون صنعتی
مزایای استفاده
استفاده از این اپتوکوپلر مزایای زیادی دارد:
- افزایش ایمنی مدار
- جلوگیری از انتقال نویز
- محافظت از میکروکنترلرها
- قیمت مناسب و در دسترس بودن
- نصب و راه‌اندازی ساده
جمع‌بندی
اپتوکوپلر TLP785 یکی از بهترین گزینه‌ها برای ایزولاسیون سیگنال در مدارهای الکترونیکی است. این قطعه با عملکرد مطمئن، ایزولاسیون بالا و قیمت مناسب، انتخابی ایده‌آل برای پروژه‌های صنعتی و آموزشی محسوب می‌شود.
اگر به دنبال یک راه‌حل ساده و مؤثر برای جداسازی بخش‌های مختلف مدار هستید، TLP785 می‌تواند گزینه‌ای بسیار مناسب باشد.
| ویژگی |
مقدار |
| نوع قطعه |
اپتوکوپلر (Optocoupler) |
| نوع خروجی |
فوتوترانزیستور (Phototransistor Output) |
| ولتاژ ایزولاسیون |
5000 Vrms |
| ولتاژ کلکتور-امیتر |
80 V |
| نسبت انتقال جریان (CTR) |
50% تا 600% |
| پکیج |
DIP-4 |
| تعداد پایه |
4 پایه |
| محدوده دمای کاری |
-55°C تا +110°C |
| نوع ورودی |
LED مادون قرمز |
| کاربرد اصلی |
ایزولاسیون سیگنال و حفاظت مدار |
