TLP5701 آی سی SMD

Name: TLP5701 آی سی SMD
SKU: 240475
Price: 1343100 IRR
Availability: InStock

تومان ۱۳۴,۳۱۰

IC OPTOCOUPLER

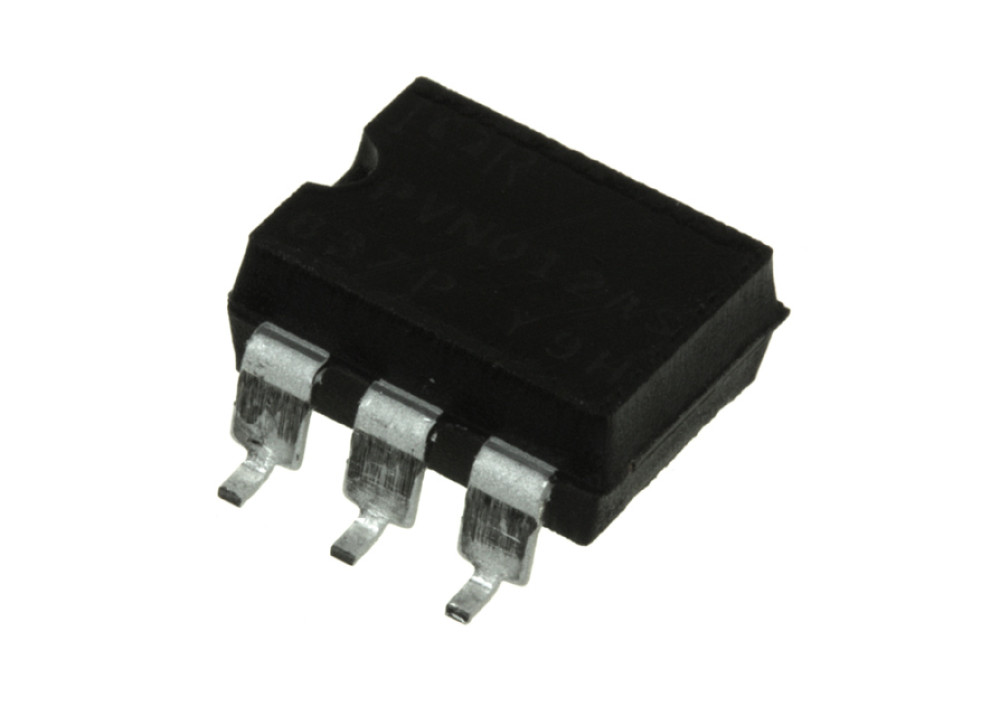

SMD PIN 6

وضعیت:نو

کیفیت:اورجینال

برند:TOSHIBA

۶۵ در انبار

Quantity	Discount (%)	Price
1 - 9	—	تومان 134,310
10 - 99	3.21 %	تومان 130,000
100+	4.7 %	تومان 128,000

شناسه محصول: 240475 دسته: IC, OPTOCOUPLER, قطعات برچسب: #optocoupler, #آی سی, 114N1A, TLP5701, اپتوکوپلر

توضیحات
نظرات (۰)

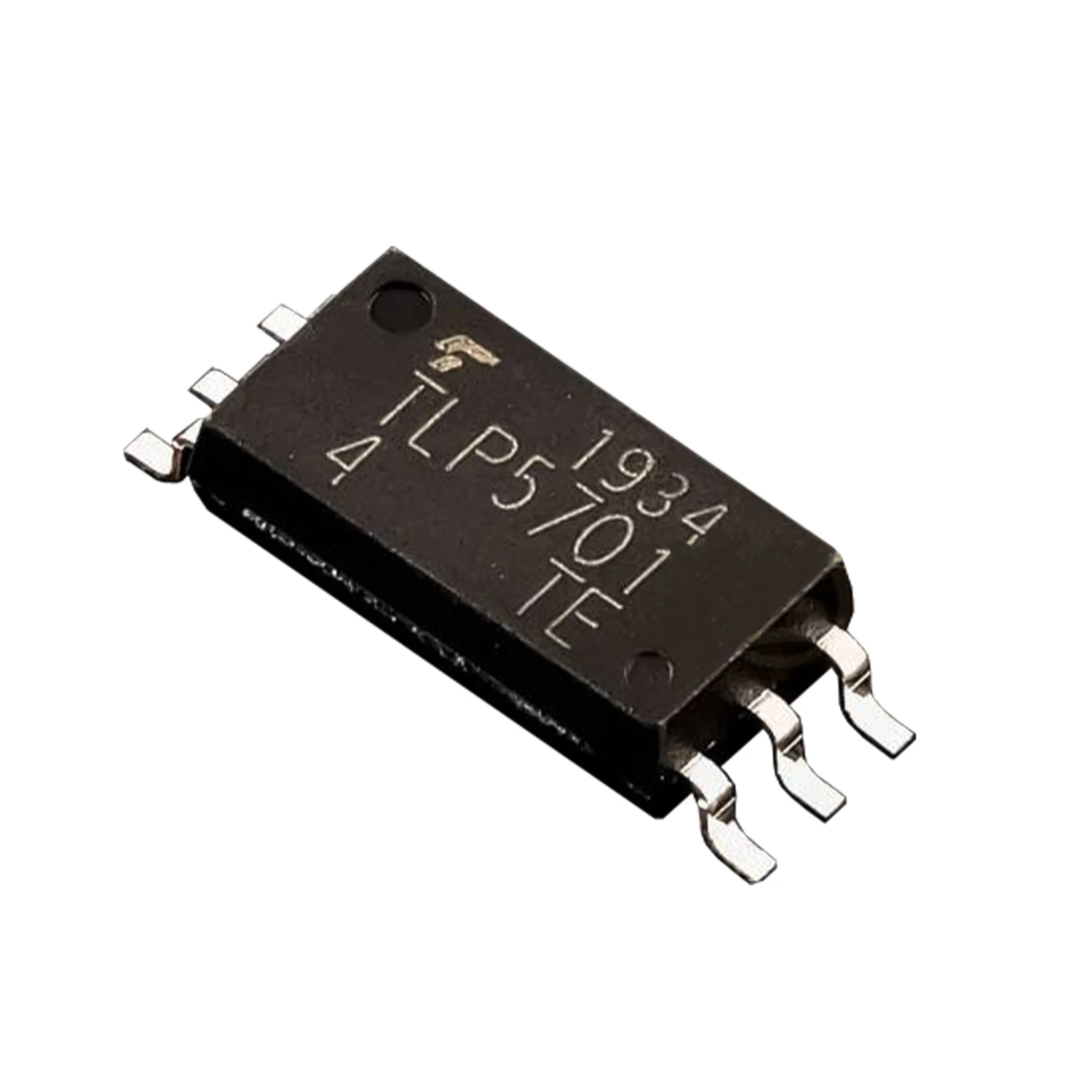

TLP5701 آی سی 5701 114N1A SMD

خرید اپتوکوپلر TLP5701 | مشخصات، کاربرد و قیمت

معرفی اپتوکوپلر

اپتوکوپلر TLP5701 یک گیت درایور اپتوایزوله با سرعت بالا است که توسط شرکت توشیبا طراحی شده و برای راه‌اندازی ترانزیستورهای IGBT و MOSFET در مدارهای قدرت مورد استفاده قرار می‌گیرد. این قطعه با ایجاد ایزولاسیون الکتریکی بین بخش کنترل و قدرت، باعث افزایش ایمنی، کاهش نویز و بهبود عملکرد سیستم‌های الکترونیکی می‌شود.

TLP5701 به دلیل سرعت سوئیچینگ بالا، ایزولاسیون قوی و قابلیت تحمل نویز زیاد، در اینورترهای صنعتی، منابع تغذیه سوئیچینگ، دستگاه‌های جوش، UPS و تجهیزات اتوماسیون صنعتی کاربرد فراوانی دارد. 5701

مشخصات فنی

نوع قطعه: اپتوکوپلر گیت درایور (Gate Driver Optocoupler)
سازنده: Toshiba
ولتاژ تغذیه: 10 تا 30 ولت
جریان خروجی پیک: ±0.6 آمپر
ولتاژ ایزولاسیون: 5000Vrms
زمان تأخیر انتشار: حداکثر 500 نانوثانیه
مقاومت بالا در برابر نویز (CMTI)
دمای کاری: 40- تا 110+ درجه سانتی‌گراد
پکیج: SO6L SMD

کاربردهای اپتوکوپلر TLP5701

اپتوکوپلر TLP5701 در طیف وسیعی از تجهیزات الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد، از جمله:

درایور گیت IGBT
درایور گیت MOSFET
اینورترهای صنعتی و خورشیدی
منابع تغذیه سوئیچینگ (SMPS)
دستگاه‌های جوش اینورتر
UPS و سیستم‌های برق اضطراری
تجهیزات اتوماسیون صنعتی
کنترل موتورهای AC و DC
مبدل‌های توان و درایوهای فرکانس متغیر (VFD)

مزایای استفاده از TLP5701

استفاده از اپتوکوپلر مزایای متعددی را برای طراحان و تعمیرکاران تجهیزات الکترونیکی فراهم می‌کند:

ایزولاسیون کامل بین مدار کنترل و قدرت
افزایش ایمنی تجهیزات
کاهش تداخلات الکترومغناطیسی
سرعت سوئیچینگ بالا
عملکرد پایدار در محیط‌های صنعتی
ابعاد کوچک و نصب آسان
طول عمر بالا و قابلیت اطمینان مناسب

معادل و جایگزین

در برخی کاربردها می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:

HCPL-3120
ACPL-3120
FOD3180
TLP250 (در برخی مدارها با بررسی مشخصات)

پیش از جایگزینی، توصیه می‌شود مشخصات فنی مدار و نیازهای طراحی به دقت بررسی شود.

خرید TLP5701

اگر قصد خرید اپتوکوپلر را دارید، این قطعه یکی از بهترین گزینه‌ها برای مدارهای قدرت و درایورهای گیت محسوب می‌شود. کیفیت ساخت بالا، ایزولاسیون مناسب و عملکرد قابل اعتماد باعث شده است که TLP5701 در بسیاری از تجهیزات صنعتی و الکترونیکی مورد استفاده قرار گیرد.

در فروشگاه ما می‌توانید TLP5701 اورجینال را با قیمت مناسب، تضمین کیفیت و ارسال سریع تهیه نمایید. 114N1A
