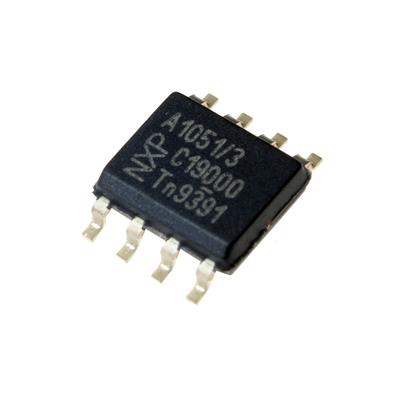

TJA1051T/3 آی سی SMD
معرفی TJA1051T/3
TJA1051T/3 یک ترنسیور CAN پرسرعت (High-Speed CAN Transceiver) از شرکت NXP Semiconductors است که برای ارتباطات شبکه‌ای در سیستم‌های خودرو، تجهیزات صنعتی و سامانه‌های کنترلی طراحی شده است. این قطعه به‌عنوان رابط فیزیکی بین کنترلر CAN و شبکه CAN Bus عمل می‌کند و امکان تبادل داده پایدار و مطمئن را در محیط‌های نویزی فراهم می‌سازد.
این ترنسیور از استاندارد ISO 11898-2 پشتیبانی می‌کند و علاوه بر CAN کلاسیک، از CAN FD نیز پشتیبانی محدودی تا سرعت 5Mbps در فاز سریع دارد که آن را به گزینه‌ای مناسب برای سیستم‌های مدرن خودرویی و صنعتی تبدیل کرده است.
مشخصات فنی TJA1051T/3
TJA1051T/3 با ولتاژ تغذیه 5 ولت کار می‌کند و دارای ورودی منطقی سازگار با سطح ولتاژ 3.3 تا 5 ولت است. این ویژگی باعث شده تا این قطعه به‌راحتی با انواع میکروکنترلرهای ARM، STM32، AVR و سیستم‌های Embedded قابل استفاده باشد.
این ترنسیور دارای حالت‌های کاری مختلف مانند Normal Mode و Silent Mode است که امکان کاهش مصرف انرژی و تست شبکه را فراهم می‌کند.
ویژگی‌های TJA1051T/3
- پشتیبانی از استاندارد ISO 11898-2
- سرعت انتقال داده تا 1Mbps در CAN کلاسیک
- پشتیبانی CAN FD تا 5Mbps (در فاز سریع)
- ولتاژ تغذیه 4.5 تا 5.5 ولت
- سازگاری سطح منطقی 3 تا 5 ولت
- دارای حالت Silent Mode
- مصرف توان پایین
- مقاومت بالا در برابر نویز الکترومغناطیسی (EMI/EMC)
- حفاظت ESD و حرارتی داخلی
- پکیج SOIC-8 مناسب مونتاژ SMD
- عملکرد پایدار در شرایط صنعتی و خودرویی
کاربردهای TJA1051T/3
صنعت خودرو
این ترنسیور یکی از قطعات کلیدی در شبکه CAN خودرو است و در ECU، سیستم‌های ترمز ABS، کیسه هوا، BMS و سیستم‌های کنترل موتور استفاده می‌شود.
سیستم‌های صنعتی
در PLCها، کنترلرهای صنعتی و تجهیزات اتوماسیون، TJA1051T/3 برای ارتباط پایدار بین ماژول‌های مختلف به کار می‌رود.
سیستم‌های مدیریت باتری (BMS)
در خودروهای الکتریکی و سیستم‌های ذخیره انرژی، این قطعه نقش مهمی در انتقال داده‌های حیاتی بین سلول‌ها و کنترلر مرکزی دارد.
رباتیک و تجهیزات Embedded
در پروژه‌های مبتنی بر میکروکنترلرهای STM32، AVR و ARM، این ترنسیور برای ایجاد شبکه CAN بین ماژول‌های مختلف استفاده می‌شود.
تجهیزات مخابراتی و کنترلی
به دلیل پایداری بالا و مقاومت در برابر نویز، در تجهیزات مخابراتی و سیستم‌های کنترلی صنعتی نیز کاربرد گسترده دارد.
مزایای استفاده از TJA1051T/3
استفاده از TJA1051T/3 باعث افزایش پایداری ارتباط شبکه CAN، کاهش خطاهای انتقال داده و بهبود عملکرد سیستم در محیط‌های صنعتی می‌شود. سازگاری با ولتاژهای منطقی مختلف نیز طراحی مدار را ساده‌تر کرده و نیاز به مبدل سطح ولتاژ را کاهش می‌دهد.
همچنین وجود حالت Silent Mode امکان تست و مانیتورینگ شبکه بدون ایجاد تداخل در ارتباطات را فراهم می‌کند که در فرآیند عیب‌یابی بسیار کاربردی است.
تفاوت TJA1051T/3 با TJA1050
در مقایسه با TJA1050، مدل TJA1051T/3 دارای بهبودهایی در بخش حفاظت ESD، عملکرد EMC و پشتیبانی از CAN FD است. همچنین مصرف انرژی کمتر و قابلیت‌های کنترلی بیشتری ارائه می‌دهد که آن را برای سیستم‌های مدرن‌تر مناسب‌تر می‌سازد.
خرید TJA1051T/3
در زمان خرید TJA1051T/3 توجه به اصالت قطعه، برند تولیدکننده و کیفیت بسته‌بندی اهمیت زیادی دارد. استفاده از قطعات اورجینال NXP باعث افزایش پایداری شبکه CAN و جلوگیری از خطاهای ارتباطی در سیستم‌های حساس می‌شود.
جمع‌بندی
TJA1051T/3 یک ترنسیور CAN پرسرعت و قابل اعتماد از NXP است که برای کاربردهای خودرویی، صنعتی، رباتیک و سیستم‌های Embedded طراحی شده است. پشتیبانی از CAN FD، مصرف توان کم، سازگاری با ولتاژهای 3 تا 5 ولت و مقاومت بالا در برابر نویز، این قطعه را به یکی از انتخاب‌های حرفه‌ای در طراحی شبکه‌های CAN تبدیل کرده است.
| ویژگی |
مقدار |
| نام قطعه |
TJA1051T/3 |
| برند |
NXP Semiconductors |
| نوع قطعه |
High-Speed CAN Transceiver |
| پروتکل ارتباطی |
CAN Bus |
| استاندارد |
ISO 11898-2 ، SAE J2284 |
| سرعت انتقال داده |
تا 1Mbps (CAN کلاسیک) |
| پشتیبانی CAN FD |
تا 5Mbps در Fast Phase |
| ولتاژ تغذیه VCC |
4.5V تا 5.5V |
| ولتاژ منطقی VIO |
3V تا 5V |
| تعداد فرستنده/گیرنده |
1 Transmitter / 1 Receiver |
| حالت کاری |
Normal Mode / Silent Mode |
| پکیج |
SOIC-8 |
| نوع نصب |
SMD |
| دمای کاری |
40- تا 125+ درجه سانتی‌گراد |
| حفاظت ESD |
دارد |
| حفاظت حرارتی |
دارد |
| قابلیت تشخیص افت ولتاژ |
دارد |
| ویژگی EMI/EMC |
نویزپذیری کم و سازگاری الکترومغناطیسی بالا |
| کاربردها |
ECU خودرو، BMS، PLC، اتوماسیون صنعتی، تجهیزات مخابراتی، رباتیک |
| ویژگی‌های کلیدی |
سازگار با میکروکنترلرهای 3.3V و 5V، مصرف توان کم، قابلیت Silent Mode، مقاومت بالا در محیط‌های نویزی |
| وضعیت قطعه |
High-Speed CAN Transceiver |
