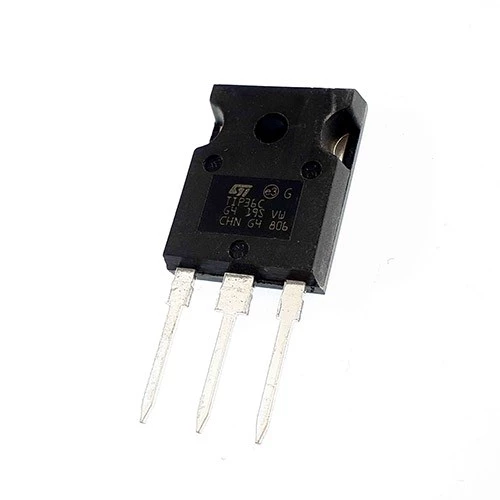

TIP36C ترانزیستور DIP
ترانزیستور TIP36C
ترانزیستور TIP36C یک ترانزیستور قدرت PNP است که برای مدارهای تقویت‌کننده، منابع تغذیه و کاربردهای سوئیچینگ طراحی شده است. این قطعه از خانواده ترانزیستورهای قدرت مکمل TIP35C و TIP36C محسوب می‌شود و با ساختار اپیتاکسیال و فناوری planar ساخته شده است. به همین دلیل، در مدارهایی که به جریان خروجی بالا و توان مناسب نیاز دارند، گزینه‌ای کاربردی به شمار می‌رود.
TIP36C توانایی تحمل جریان کلکتور تا 25 آمپر را دارد و حداکثر ولتاژ کلکتور-امیتر آن 100 ولت است. علاوه بر این، توان تلفاتی مجاز قطعه به 125 وات می‌رسد؛ بنابراین استفاده از هیت‌سینک مناسب در شرایط بار بالا اهمیت زیادی دارد.
مشخصات فنی TIP36C
| ویژگی |
مشخصات |
| شماره قطعه |
TIP36C |
| نوع ترانزیستور |
BJT قدرت |
| قطبیت |
PNP |
| ولتاژ کلکتور-امیتر VCEO |
100V |
| ولتاژ کلکتور-بیس VCBO |
100V |
| ولتاژ امیتر-بیس VEBO |
5V |
| جریان کلکتور IC |
25A |
| جریان پیک کلکتور ICM |
50A |
| جریان بیس IB |
5A |
| توان تلفاتی Ptot |
125W |
| بهره جریان DC |
حداقل 10 در IC=15A |
| فرکانس قطع fT |
حداقل 3MHz |
| دمای کاری پیوند |
حداکثر 150°C |
| دمای ذخیره‌سازی |
-65 تا +150°C |
| مقاومت حرارتی اتصال به بدنه |
حداکثر 1°C/W |
| پکیج |
TO-247 |
| نوع نصب |
Through-Hole |
مقادیر فوق بر اساس مشخصات تولیدکننده و شرایط آزمون دیتاشیت ارائه شده‌اند. توجه کنید که مقادیر جریان و توان به شرایط حرارتی مدار وابسته هستند.
جریان و ولتاژ TIP36C
یکی از مهم‌ترین ویژگی‌های TIP36C، تحمل جریان کلکتور 25 آمپر است. همچنین این ترانزیستور می‌تواند ولتاژ 100 ولت را در مسیر کلکتور-امیتر تحمل کند. بنابراین، قطعه برای مدارهای قدرت با ولتاژ متوسط و جریان نسبتاً بالا مناسب است.
از طرف دیگر، جریان پیک کلکتور در شرایط مشخص به 50 آمپر می‌رسد. این مقدار برای پالس‌های کوتاه‌مدت در نظر گرفته می‌شود و نباید آن را با جریان کاری دائمی اشتباه گرفت. بنابراین، هنگام طراحی مدار باید جریان واقعی، مدت زمان پالس و شرایط خنک‌کاری را هم در نظر بگیرید.
ولتاژ اشباع و بهره جریان
TIP36C در شرایط آزمون، حداکثر ولتاژ اشباع کلکتور-امیتر 1.8 ولت در جریان 15 آمپر و 4 ولت در جریان 25 آمپر دارد. همچنین بهره جریان DC در جریان 1.5 آمپر حداقل 25 و در جریان 15 آمپر حداقل 10 است.
در نتیجه، مدار در جریان‌های بالا به درایو بیس مناسب نیاز دارد. به همین دلیل، طراحی صحیح مدار تحریک بیس برای دستیابی به عملکرد مطلوب اهمیت زیادی دارد.
کاربردهای TIP36C
این ترانزیستور در طیف متنوعی از مدارهای الکترونیکی قدرت استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:
- تقویت‌کننده‌های صوتی توان بالا
- مدارهای تقویت‌کننده خطی
- منابع تغذیه
- مدارهای سوئیچینگ
- کنترل بارهای جریان بالا
- مدارهای کنترل موتور
- مدارهای درایور قدرت
- طبقات خروجی مکمل
- تجهیزات الکترونیکی صنعتی
همچنین TIP36C در کنار ترانزیستور TIP35C یک زوج مکمل NPN/PNP تشکیل می‌دهد. بنابراین، در طراحی طبقات خروجی پوش‌پول و تقویت‌کننده‌های توان، استفاده از این دو قطعه می‌تواند مفید باشد.
پکیج و خنک‌کاری
TIP36C در پکیج TO-247 عرضه می‌شود. این پکیج برای قطعات قدرت طراحی شده و امکان اتصال مناسب به هیت‌سینک را فراهم می‌کند. از آنجا که توان تلفاتی TIP36C به 125 وات می‌رسد، هنگام استفاده از جریان‌های بالا باید انتقال حرارت را جدی گرفت.
بنابراین، انتخاب هیت‌سینک مناسب، استفاده صحیح از خمیر حرارتی و ایجاد جریان هوای کافی می‌تواند دمای کاری ترانزیستور را کنترل کند. در نتیجه، پایداری و طول عمر مدار نیز افزایش پیدا می‌کند.
تفاوت TIP36C و TIP36A
هر دو قطعه از ترانزیستورهای قدرت PNP خانواده TIP36 هستند، با این حال تفاوت مهمی در ولتاژ کاری دارند. TIP36A دارای VCEO برابر 60 ولت است، در حالی که TIP36C دارای VCEO برابر 100 ولت است. بنابراین، برای مدارهایی که به تحمل ولتاژ بالاتری نیاز دارند، TIP36C انتخاب مناسب‌تری است.
TIP36C برای چه مدارهایی مناسب است؟
اگر مدار شما به یک ترانزیستور PNP قدرت با جریان تا 25 آمپر و ولتاژ 100 ولت نیاز دارد، TIP36C می‌تواند گزینه مناسبی باشد. علاوه بر این، پکیج TO-247 امکان نصب هیت‌سینک را فراهم می‌کند و برای کاربردهای توان بالا مناسب است.
با این حال، انتخاب نهایی باید بر اساس جریان واقعی، ولتاژ مدار، توان تلفاتی، فرکانس سوئیچینگ و شرایط حرارتی انجام شود. به‌طور کلی، TIP36C بیشتر برای کاربردهای قدرت خطی و سوئیچینگ با فرکانس پایین تا متوسط مناسب است و نباید آن را با MOSFETهای مدرن برای سوئیچینگ فرکانس بالا یکسان در نظر گرفت.
جمع‌بندی
TIP36C یک ترانزیستور قدرت PNP با ولتاژ 100V، جریان 25A و توان تلفاتی 125W است که در پکیج TO-247 قرار دارد. این قطعه برای تقویت‌کننده‌های توان، منابع تغذیه، مدارهای سوئیچینگ و طبقات خروجی مناسب است. همچنین، وجود ترانزیستور مکمل TIP35C امکان طراحی مدارهای خروجی مکمل را فراهم می‌کند.
در نهایت، هنگام استفاده از TIP36C باید به جریان بیس، توان تلفاتی و دمای پیوند توجه ویژه‌ای داشته باشید. استفاده از هیت‌سینک مناسب نیز در جریان‌های بالا ضروری است.
