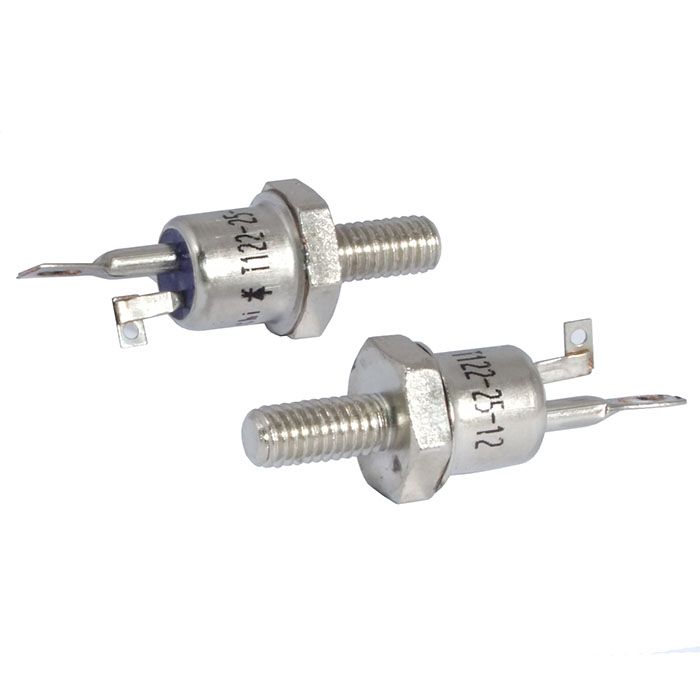

T122-25-12 تریستور پیچی
تریستور T122-25-12 چیست؟
یک تریستور قدرت SCR از سری T122 است که برای کنترل و تبدیل توان الکتریکی در تجهیزات صنعتی به کار می‌رود. این قطعه در گروه تریستورهای پایه‌پیچی یا Stud Mount قرار دارد و برای مدارهای AC و DC، یکسوسازی کنترل‌شده و تجهیزات تبدیل توان مناسب است.
این مدل توانایی تحمل جریان متوسط 25 آمپر را دارد و ولتاژ تکرارشونده مسدودکنندگی و معکوس آن به 1200 ولت می‌رسد. ساختار فلزی و اتصال Stud نیز امکان نصب مکانیکی مناسب و انتقال حرارت به هیت‌سینک را فراهم می‌کند.
مشخصات فنی T122-25-12
جدول زیر مهم‌ترین مشخصات فنی این تریستور را نشان می‌دهد:
| ویژگی |
مشخصات |
| شماره فنی |
T122-25-12 |
| نوع قطعه |
تریستور قدرت SCR |
| سری |
T122 |
| جریان متوسط حالت روشن IT(AV) |
25A |
| ولتاژ VDRM |
1200V |
| ولتاژ VRRM |
1200V |
| جریان هجومی غیرتکراری ITSM |
حدود 380A |
| ولتاژ حالت روشن VTM |
حدود 1.75V |
| جریان گیت IGT |
حداکثر 60mA |
| ولتاژ گیت VGT |
حدود 2.5V |
| جریان نگهدارنده IH |
حدود 80mA |
| جریان لچینگ IL |
حدود 130mA |
| سرعت تغییر جریان مجاز |
50 تا 1000A/µs |
| نوع بدنه |
ST2 |
| نوع نصب |
Stud / پیچی |
| رزوه |
M6 |
| طول کلی |
حدود 40mm |
| طول Stud |
حدود 11.5mm |
| وزن |
حداکثر حدود 12g |
| دمای پیوند |
تا حدود 125°C |
| خنک‌کاری |
طبیعی یا اجباری |
مقادیر فوق با اطلاعات منتشرشده برای T122-25-12 و جدول فنی خانواده T122-25 مطابقت دارند.
کاربردهای T122-25-12
برای مدارهایی طراحی شده است که کنترل جریان و توان در آن‌ها اهمیت دارد. عملکرد SCR به مدار اجازه می‌دهد با ارسال پالس مناسب به گیت، زمان شروع هدایت را کنترل کند. به این ترتیب، طراح می‌تواند مقدار توان منتقل‌شده به بار را تنظیم کند.
یکسوسازهای کنترل‌شده
یکی از کاربردهای اصلی این مدل، استفاده در یکسوسازهای کنترل‌شده AC به DC است. در این مدارها، زمان تحریک گیت نسبت به شکل موج ورودی تعیین می‌شود. تغییر زاویه آتش، ولتاژ متوسط خروجی را تغییر می‌دهد و امکان کنترل توان بار را فراهم می‌کند.
مدارهای کنترل توان
مدارهای صنعتی گاهی به تنظیم توان بارهای الکتریکی نیاز دارند. تریستور می‌تواند با کنترل زاویه تحریک، مقدار انرژی منتقل‌شده به بار را تنظیم کند. بنابراین استفاده از این قطعه در کنترل‌کننده‌های توان، منابع تغذیه صنعتی و برخی تجهیزات گرمایشی امکان‌پذیر است.
تجهیزات تبدیل انرژی
ساختار Stud و مشخصات الکتریکی مناسب باعث شده است تریستورهای سری T122 در تجهیزات تبدیل توان نیز مورد استفاده قرار بگیرند. منابع فنی، کاربرد این خانواده را در مدارهای تبدیل و تجهیزات قدرت AC و DC ذکر می‌کنند.
مزایای تریستور T122-25-12
یکی از ویژگی‌های مهم T122-25-12، ترکیب جریان متوسط 25 آمپر با ولتاژ مسدودکنندگی 1200 ولت است. این مشخصات امکان استفاده از قطعه را در بسیاری از مدارهای قدرت صنعتی فراهم می‌کند.
جریان هجومی حدود 380 آمپر نیز توانایی تحمل جریان‌های گذرای بزرگ را برای مدت کوتاه نشان می‌دهد. البته مقدار واقعی جریان مجاز به مدت پالس، دمای پیوند و شرایط خنک‌کاری بستگی دارد و نباید آن را به‌عنوان جریان کاری دائم در نظر گرفت.
از طرف دیگر، ساختار ST2 و Stud M6 نصب قطعه را در مجموعه‌های قدرت ساده می‌کند. اتصال مناسب بدنه به هیت‌سینک نیز نقش مهمی در کنترل دمای قطعه دارد.
تفاوت T122-25-12 با T122-25-11
دو مدل T122-25-11 و T122-25-12 از نظر جریان متوسط یکسان هستند و هر دو در رده 25 آمپر قرار می‌گیرند. تفاوت اصلی آن‌ها به کلاس ولتاژی مربوط می‌شود.
| مدل |
جریان متوسط |
ولتاژ VDRM/VRRM |
| T122-25-10 |
25A |
1000V |
| T122-25-11 |
25A |
1100V |
| T122-25-12 |
25A |
1200V |
| T122-25-14 |
25A |
1400V |
| T122-25-16 |
25A |
1600V |
بنابراین T122-25-12 نسبت به مدل T122-25-11 حاشیه ولتاژی بیشتری دارد. با وجود این، هنگام جایگزینی باید مشخصات گیت، جریان هجومی، ابعاد مکانیکی و شرایط حرارتی نیز بررسی شوند.
نکات مهم نصب و خنک‌کاری
در تریستورهای Stud، اتصال مکانیکی صحیح اهمیت زیادی دارد. رزوه M6 باید با محل نصب مطابقت داشته باشد و سطح تماس قطعه با هیت‌سینک نیز کاملاً تمیز و مناسب باشد.
تلفات توان در حالت روشن باعث تولید گرما می‌شود؛ بنابراین در کاربردهای جریان بالا، استفاده از هیت‌سینک مناسب ضروری است. منابع فنی T122-25-12 استفاده از خنک‌کاری طبیعی یا اجباری را امکان‌پذیر می‌دانند. همچنین انتخاب هیت‌سینک باید بر اساس جریان واقعی، دمای محیط و شرایط کاری انجام شود.
انتخاب جایگزین T122-25-12
برای انتخاب جایگزین این قطعه، تنها مقایسه جریان 25 آمپر کافی نیست. VDRM، VRRM، IT(AV)، ITSM، IGT، VGT، IH، IL و VTM از پارامترهای مهم در انتخاب SCR جایگزین هستند.
ابعاد مکانیکی نیز اهمیت دارد؛ زیرا نمونه اصلی از نوع Stud با رزوه M6 و بدنه ST2 است. اگر قطعه جدید از نظر الکتریکی مناسب باشد اما اندازه یا نوع نصب متفاوتی داشته باشد، نصب آن در دستگاه ممکن است نیازمند تغییرات مکانیکی باشد.
جمع‌بندی
T122-25-12 یک تریستور قدرت SCR از نوع Stud است که جریان متوسط 25 آمپر و ولتاژ تکرارشونده 1200 ولت دارد. این قطعه با بدنه ST2 و رزوه M6 برای استفاده در مدارهای یکسوسازی کنترل‌شده، کنترل توان، مبدل‌های قدرت و تجهیزات صنعتی مناسب است.
ساختار فلزی، جریان هجومی بالا و قابلیت استفاده در مدارهای AC و DC، این مدل را به گزینه‌ای مناسب برای تعمیر و طراحی تجهیزات الکترونیک قدرت تبدیل می‌کند. هنگام خرید یا جایگزینی، تطبیق کامل مشخصات الکتریکی، مکانیکی و حرارتی با نمونه اصلی اهمیت زیادی دارد.
