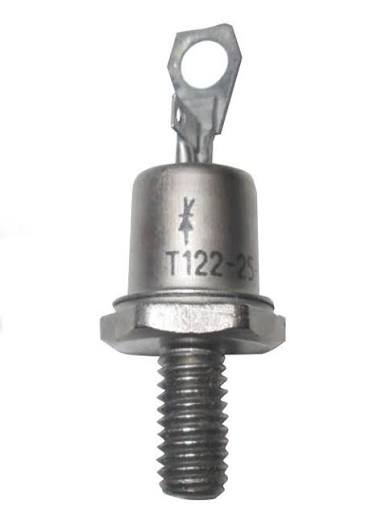

T122-25-11 تریستور پیچی
تریستور T122-25-11 چیست؟
یک تریستور قدرت یا SCR است که برای کنترل و تبدیل توان الکتریکی در مدارهای صنعتی استفاده می‌شود. این قطعه در خانواده تریستورهای سری T122 قرار دارد و ساختار فلزی پایه‌پیچی آن، امکان نصب مکانیکی مناسب در تجهیزات الکترونیک قدرت را فراهم می‌کند.
مدل T122-25-11 دارای جریان متوسط حالت روشن 25 آمپر و ولتاژ تکرارشونده در حالت خاموش 1100 ولت است. همچنین منابع فنی، بدنه این مدل را از نوع ST2 معرفی می‌کنند.
تریستورهای این خانواده با اعمال جریان مناسب به پایه گیت روشن می‌شوند و در مدارهای AC یا DC می‌توانند جریان بار را کنترل کنند. به همین دلیل، استفاده در یکسوسازهای کنترل‌شده، مدارهای تنظیم توان و تجهیزات صنعتی امکان‌پذیر است.
مشخصات فنی T122-25-11
جدول زیر مشخصات اصلی ثبت‌شده برای این مدل را نشان می‌دهد:
| ویژگی |
مشخصات |
| شماره فنی |
T122-25-11 |
| نوع قطعه |
تریستور قدرت SCR |
| جریان متوسط حالت روشن |
25A |
| ولتاژ تکرارشونده حالت خاموش |
1100V |
| ولتاژ تکرارشونده معکوس |
1100V |
| ولتاژ حالت روشن |
حداکثر 1.75V |
| جریان گیت |
60mA |
| ولتاژ گیت |
حدود 2.5V |
| جریان نگهدارنده |
80mA |
| جریان لچینگ |
130mA |
| جریان هجومی |
حدود 380A |
| سرعت تغییر جریان مجاز |
حدود 50 تا 1000A/µs |
| نوع بدنه |
ST2 |
| روش نصب |
Stud / پیچی |
| رزوه |
M6 |
| محدوده دمای کاری |
حدود -60 تا +125°C |
| کاربرد |
کنترل توان، یکسوسازی و مبدل‌های قدرت |
اطلاعات منتشرشده برای سری T122-25 نشان می‌دهد که مدل T122-25-11 در کلاس ولتاژی 1100 ولت قرار دارد و مدل‌های T122-25-10 و T122-25-12 به‌ترتیب در کلاس‌های 1000 و 1200 ولت قرار می‌گیرند.
کاربردهای تریستور T122-25-11
برای مدارهایی مناسب است که در آن‌ها کنترل جریان و توان اهمیت دارد. ساختار SCR امکان کنترل زمان شروع هدایت را با استفاده از پالس گیت فراهم می‌کند.
یکسوسازهای کنترل‌شده
یکی از کاربردهای مهم این قطعه، یکسوسازی کنترل‌شده است. در این مدارها، تریستور در زمان مشخصی از سیکل AC تحریک می‌شود. با تغییر زاویه تحریک، ولتاژ متوسط خروجی و توان منتقل‌شده به بار نیز تغییر می‌کند.
به همین دلیل، تریستورهای این خانواده می‌توانند در منابع تغذیه صنعتی، شارژرهای قدرت و مبدل‌های AC به DC مورد استفاده قرار گیرند.
کنترل توان AC
کنترل‌کننده‌های توان نیز یکی دیگر از زمینه‌های استفاده از SCR هستند. تریستور می‌تواند جریان عبوری از بار را بر اساس زمان تحریک گیت کنترل کند. در نتیجه، امکان تنظیم توان برخی بارهای الکتریکی فراهم می‌شود.
تجهیزات صنعتی
تجهیزات صنعتی قدیمی و سیستم‌های الکترونیک قدرت معمولاً از تریستورهای Stud استفاده می‌کنند. T122-25-11 نیز به دلیل ساختار فلزی و مشخصات جریان و ولتاژ خود می‌تواند در تعمیر چنین تجهیزاتی مورد استفاده قرار گیرد.
مزایا
یکی از ویژگی‌های مهم T122-25-11، ترکیب جریان متوسط 25 آمپر با ولتاژ 1100 ولت است. این ترکیب، قطعه را برای بسیاری از مدارهای قدرت با ولتاژ بالا مناسب می‌کند.
جریان هجومی حدود 380 آمپر نیز امکان تحمل جریان‌های گذرای بزرگ را برای مدت کوتاه فراهم می‌کند. البته مقدار واقعی جریان قابل تحمل به مدت پالس، دمای پیوند و شرایط خنک‌کاری مدار وابسته است.
از طرف دیگر، بدنه ST2 و Stud نصب مکانیکی مناسبی ایجاد می‌کند. اتصال صحیح قطعه به هیت‌سینک می‌تواند انتقال حرارت را بهبود دهد و از افزایش بیش از حد دمای پیوند جلوگیری کند.
تفاوت T122-25-11 با مدل‌های مشابه
سری T122-25 شامل مدل‌هایی با کلاس‌های ولتاژی مختلف است. بنابراین، شماره انتهایی مدل هنگام انتخاب قطعه اهمیت زیادی دارد.
| مدل |
جریان متوسط |
ولتاژ |
| T122-25-8 |
25A |
800V |
| T122-25-10 |
25A |
1000V |
| T122-25-11 |
25A |
1100V |
| T122-25-12 |
25A |
1200V |
| T122-25-13 |
25A |
1300V |
در نتیجه، اگر مدار اصلی از استفاده می‌کند، بهتر است هنگام جایگزینی فقط جریان نامی را بررسی نکنید. ولتاژ مسدودکنندگی، مشخصات گیت، جریان هجومی و نوع نصب نیز باید با نمونه اصلی مطابقت داشته باشند.
نکات مهم هنگام خرید و نصب
هنگام خرید T122-25-11 باید کد کامل قطعه را بررسی کنید؛ زیرا مدل‌های نزدیک این خانواده ممکن است از نظر ولتاژ تفاوت داشته باشند. همچنین رزوه و ابعاد Stud باید با محل نصب در دستگاه سازگار باشد.
سیستم خنک‌کاری نیز اهمیت زیادی دارد. اگر تریستور در جریان بالا کار کند، بخشی از توان به گرما تبدیل می‌شود. بنابراین استفاده از هیت‌سینک مناسب و ایجاد تماس حرارتی مطلوب بین بدنه و خنک‌کننده ضروری است.
در مدار گیت نیز باید جریان و ولتاژ تحریک با مشخصات قطعه هماهنگ باشد. تحریک نامناسب می‌تواند باعث روشن‌نشدن تریستور یا عملکرد ناپایدار آن شود.
جایگزین T122-25-11
برای انتخاب جایگزین مستقیم، استفاده از یک تریستور 25 آمپر و 1100 ولت به‌تنهایی کافی نیست. پارامترهای VDRM، VRRM، IT(AV)، ITSM، IGT، VGT، IH، IL، VTM و همچنین مشخصات مکانیکی باید مقایسه شوند.
اگر قطعه در یک تجهیز قدیمی نصب شده باشد، ابعاد Stud و نوع اتصال نیز اهمیت ویژه‌ای پیدا می‌کند. بنابراین بهتر است قبل از جایگزینی، مشخصات فنی قطعه جدید با نمونه اصلی تطبیق داده شود.
جمع‌بندی
T122-25-11 یک تریستور قدرت SCR با جریان متوسط 25 آمپر و ولتاژ تکرارشونده 1100 ولت است. این قطعه در ساختار Stud و بدنه ST2 قرار دارد و برای مدارهای یکسوسازی کنترل‌شده، کنترل توان، مبدل‌های قدرت و تجهیزات صنعتی مناسب است.
توانایی تحمل جریان هجومی بالا، ساختار فلزی و قابلیت استفاده در مدارهای کنترل فاز، از ویژگی‌های مهم این مدل محسوب می‌شوند. در زمان تعمیر یا طراحی مدار، تطبیق دقیق مشخصات الکتریکی و مکانیکی T122-25-11 با قطعه جایگزین اهمیت زیادی دارد.
