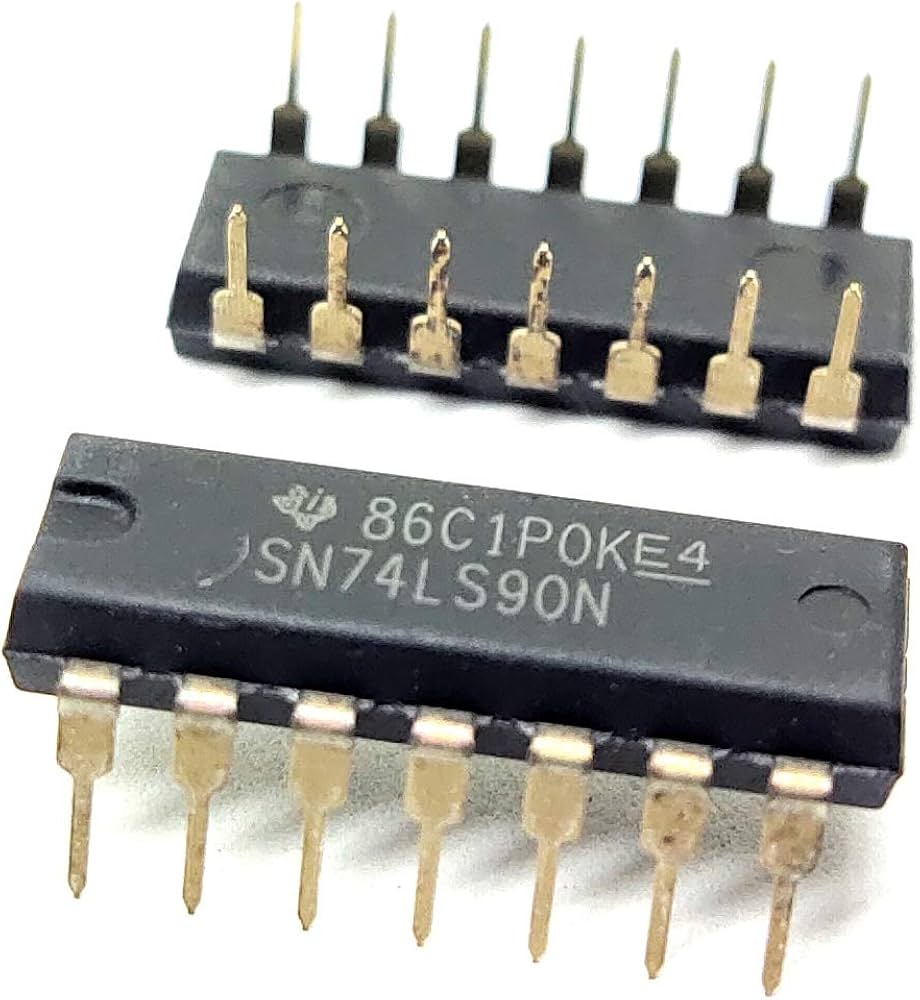

SN74LS90N آی سی DIP
معرفی آی‌سی SN74LS90N
SN74LS90N یک شمارنده ده‌دهی (Decade Counter) از خانواده TTL-LS است که برای شمارش، تقسیم فرکانس و کاربردهای منطقی دیجیتال طراحی شده است. این آی‌سی شامل چهار فلیپ‌فلاپ داخلی بوده و می‌تواند به‌عنوان شمارنده BCD، تقسیم‌کننده فرکانس بر 10 و یا شمارنده مدهای مختلف مورد استفاده قرار گیرد.
SN74LS90N از دو بخش داخلی تشکیل شده است: یک بخش تقسیم بر 2 و یک بخش تقسیم بر 5 که با اتصال مناسب می‌توان عملکرد تقسیم بر 10 (Decade Counter) را به دست آورد. این ویژگی باعث شده است که این قطعه در ساعت‌های دیجیتال، شمارنده‌های فرکانس، تجهیزات اندازه‌گیری و مدارهای منطقی کاربرد گسترده‌ای داشته باشد.
ویژگی‌های فنی
- نوع قطعه: Decade Counter (BCD Counter)
- خانواده منطقی: Low Power Schottky TTL (74LS)
- دارای 4 فلیپ‌فلاپ داخلی
- قابلیت تقسیم فرکانس بر 2، 5 و 10
- دارای ورودی Reset و Preset
- قابلیت شمارش BCD
- فرکانس کاری بالا تا حدود 42MHz
- توان مصرفی پایین (حدود 45mW)
- ولتاژ تغذیه استاندارد 5 ولت
- پکیج DIP-14 (مدل N)
کاربردهای آی‌سی
این آی‌سی در انواع مدارهای دیجیتال استفاده می‌شود:
- ساعت‌های دیجیتال
- فرکانس‌مترها
- شمارنده پالس
- تقسیم‌کننده فرکانس
- تابلوهای نمایشگر دیجیتال
- تجهیزات اندازه‌گیری الکترونیکی
- پروژه‌های آموزشی دیجیتال
- سیستم‌های کنترل صنعتی
- مدارهای شمارش رویدادها
- طراحی مدارهای TTL و Logic Design
مزایای استفاده از SN74LS90N
یکی از مهم‌ترین مزایای SN74LS90N قابلیت استفاده در چندین حالت شمارش مختلف است. این آی‌سی می‌تواند به‌عنوان شمارنده ده‌دهی، شمارنده باینری محدود، یا تقسیم‌کننده فرکانس مورد استفاده قرار گیرد و انعطاف بالایی در طراحی مدار ایجاد کند.
سرعت بالا، مصرف توان کم و سازگاری کامل با خانواده TTL از دیگر مزایای این قطعه است. همچنین وجود ورودی‌های Reset و Preset امکان راه‌اندازی و کنترل آسان شمارنده را فراهم می‌کند.
در پروژه‌های آموزشی الکترونیک و دیجیتال نیز SN74LS90N یکی از پرکاربردترین آی‌سی‌ها برای آموزش مفاهیم شمارنده‌ها و تقسیم فرکانس محسوب می‌شود.
خرید SN74LS90N
اگر در زمینه طراحی مدارهای دیجیتال، ساخت شمارنده‌های فرکانس، ساعت‌های دیجیتال یا تعمیر تجهیزات منطقی فعالیت می‌کنید، SN74LS90N یکی از قطعات پرکاربرد و قابل اعتماد خانواده TTL است. این آی‌سی به دلیل سادگی استفاده، پایداری بالا و کاربردهای گسترده، همچنان یکی از محبوب‌ترین شمارنده‌های دیجیتال در بازار قطعات الکترونیک محسوب می‌شود.
