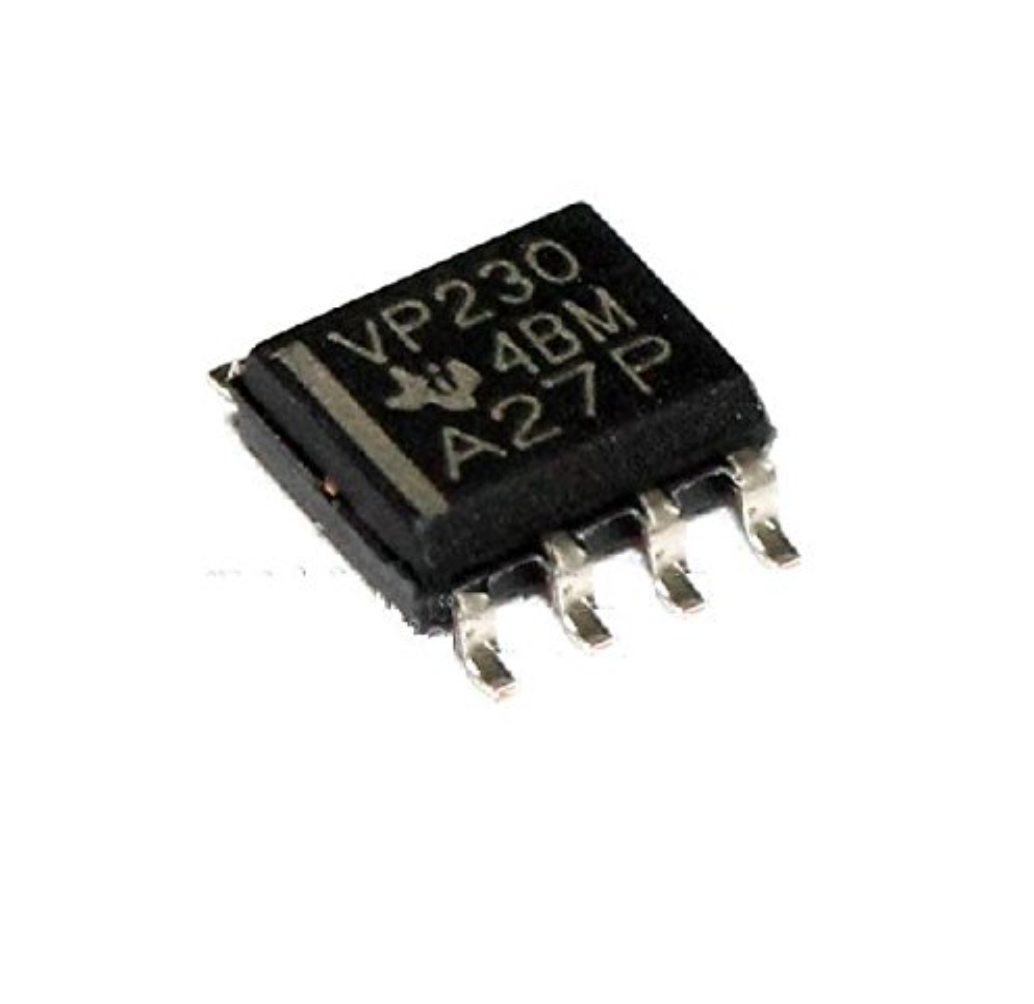

SN65HVD230DR آی سی VP230 SMD
معرفی SN65HVD230DR
VP230 یک آیسی ترنسیور CAN Bus پرکاربرد از شرکت Texas Instruments است که برای ارتباطات صنعتی، خودرویی و سیستمهای تعبیهشده طراحی شده است.
این قطعه رابط فیزیکی شبکه CAN را فراهم میکند و امکان ارتباط بین میکروکنترلرهای دارای کنترلر CAN و شبکه CAN Bus را مهیا میسازد.
این ترنسیور با ولتاژ تغذیه 3.3 ولت کار میکند و گزینهای ایدهآل برای میکروکنترلرهای مدرن، بردهای ARM، STM32، ESP32 و سایر سیستمهای مبتنی بر ولتاژ 3.3 ولت محسوب میشود.
SN65HVD230DR مطابق استاندارد ISO 11898-2 طراحی شده و از نرخ انتقال داده تا 1Mbps پشتیبانی میکند.
مشخصات فنی SN65HVD230DR
این آیسی دارای یک فرستنده و یک گیرنده CAN بوده و در پکیج SOIC-8 عرضه میشود. مصرف توان پایین، حفاظت حرارتی داخلی، حفاظت ESD و قابلیت Hot Plug از مهمترین ویژگیهای این قطعه هستند. همچنین امکان اتصال تعداد زیادی نود روی شبکه CAN را فراهم میکند.
ویژگیهای SN65HVD230DR
- ولتاژ تغذیه 3.3 ولت
- پشتیبانی از استاندارد CAN ISO 11898-2
- سرعت انتقال داده تا 1Mbps
- قابلیت Standby Mode با مصرف توان پایین
- حفاظت در برابر تخلیه الکترواستاتیکی (ESD)
- حفاظت حرارتی داخلی
- قابلیت Hot Plug
- امکان استفاده در شبکههای CAN با تعداد نود بالا
- پکیج SOIC-8 مناسب مونتاژ SMD
- عملکرد پایدار در محیطهای صنعتی و نویزی
کاربردهای SN65HVD230DR
سیستمهای صنعتی و اتوماسیون
در PLCها، کنترلرهای صنعتی و تجهیزات اتوماسیون برای ارتباط مطمئن بین تجهیزات از این ترنسیور استفاده میشود.
کنترل موتور و رباتیک
در درایورهای موتور، سروو درایوها و سیستمهای رباتیک، VP230 امکان انتقال سریع و مطمئن دادهها را فراهم میکند.
تجهیزات مخابراتی
در ایستگاههای مخابراتی و سیستمهای کنترل از راه دور از این قطعه برای ایجاد شبکه ارتباطی CAN استفاده میشود.
خودرو و تجهیزات حملونقل
پروتکل CAN یکی از رایجترین استانداردهای ارتباطی در صنعت خودرو است و این ترنسیور در ECUها، سیستمهای کنترلی و تجهیزات جانبی کاربرد فراوانی دارد.
پروژههای مبتنی بر ESP32 و STM32
به دلیل سازگاری مستقیم با ولتاژ 3.3 ولت، این آیسی یکی از محبوبترین ترنسیورهای CAN برای پروژههای اینترنت اشیا و سیستمهای Embedded محسوب میشود.
مزایای استفاده از VP230
استفاده از SN65HVD230DR باعث کاهش مصرف انرژی، افزایش پایداری شبکه CAN و بهبود مقاومت در برابر نویز میشود.
همچنین طراحی آن برای میکروکنترلرهای 3.3 ولتی باعث حذف نیاز به مبدل سطح ولتاژ در بسیاری از پروژهها خواهد شد.
وجود قابلیت کنترل شیب سیگنال (Slope Control) نیز به کاهش نویز الکترومغناطیسی و بهبود عملکرد سیستم کمک میکند.
تفاوت SN65HVD230DR با MCP2551
برخلاف MCP2551 که با ولتاژ 5 ولت کار میکند، SN65HVD230DR برای سیستمهای 3.3 ولتی طراحی شده است. این ویژگی باعث شده در پروژههای مبتنی بر ESP32، STM32 و سایر میکروکنترلرهای جدید انتخاب مناسبتری باشد.
همچنین مصرف توان پایینتری نسبت به بسیاری از ترنسیورهای قدیمی CAN دارد.
خرید SN65HVD230DR
در زمان خرید SN65HVD230DR توجه به اصالت قطعه و برند تولیدکننده اهمیت بالایی دارد. استفاده از قطعات اصلی موجب افزایش پایداری شبکه CAN، کاهش خطاهای ارتباطی و افزایش طول عمر تجهیزات خواهد شد.
جمعبندی
SN65HVD230DR یک ترنسیور CAN Bus با تغذیه 3.3 ولت و سرعت انتقال تا 1Mbps است که برای کاربردهای صنعتی، خودرویی، رباتیک، مخابراتی و پروژههای مبتنی بر ESP32 و STM32 طراحی شده است.
مصرف توان پایین، حفاظتهای داخلی، سازگاری با استاندارد ISO 11898-2 و عملکرد پایدار در محیطهای نویزی، این قطعه را به یکی از محبوبترین ترنسیورهای CAN تبدیل کرده است.
| ویژگی |
مقدار |
| نام قطعه |
SN65HVD230DR |
| برند |
Texas Instruments |
| نوع قطعه |
CAN Bus Transceiver |
| استاندارد |
ISO 11898-2 |
| ولتاژ تغذیه (VCC) |
3.3V |
| سرعت انتقال داده |
تا 1Mbps |
| تعداد کانال |
1 کانال (TX/RX) |
| پکیج |
SOIC-8 |
| نوع نصب |
SMD |
| حالتهای کاری |
Normal / Standby |
| جریان مصرفی |
Low Power |
| سطح حفاظت ESD |
بالا (±15kV Human Body Model) |
| کنترل شیب (Slope Control) |
دارد |
| دمای کاری |
40- تا 125+ درجه سانتیگراد |
| قابلیت Hot Plug |
دارد |
| مقاومت در برابر نویز |
بالا (EMI Robust) |
| کاربردها |
شبکه CAN، خودرو، PLC، اتوماسیون صنعتی، رباتیک، ESP32 / STM32 |
| ویژگیها |
مصرف کم، پایداری بالا، مناسب سیستمهای 3.3 ولتی، ارتباط پایدار در محیط صنعتی |
| وضعیت قطعه |
CAN Transceiver High-Speed |
