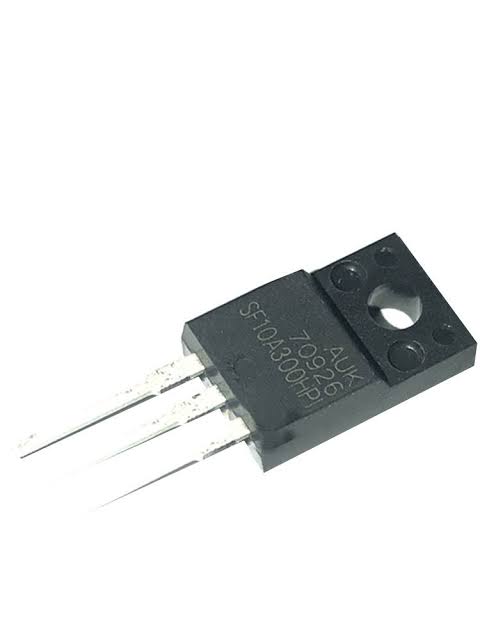

SF10A300HPI دوبل دیود 10A300 DIP
دیود SF10A300HPI
SF10A300HPI یک دیود یکسوساز قدرت فوق سریع (Ultrafast Recovery Rectifier) از شرکت KODENSHI AUK است. این قطعه از دو دیود داخلی تشکیل شده و ساختار کاتد مشترک (Common Cathode) دارد. همچنین، ولتاژ معکوس تکرارشونده آن 300 ولت و جریان نامی هر دیود 5 آمپر است؛ بنابراین جریان نامی مجموع دو مسیر به صورت 2 × 5A در دیتاشیت مشخص شده است.
از طرف دیگر، زمان بازیابی معکوس این قطعه حداکثر 30 نانوثانیه است. به همین دلیل، SF10A300HPI برای مدارهایی که با سرعت سوئیچینگ بالا کار می‌کنند، گزینه مناسبی محسوب می‌شود. این دیود در منابع تغذیه سوئیچینگ، اینورترها، مبدل‌های قدرت، مدارهای Freewheeling و درایو موتور کاربرد دارد.
مشخصات فنی SF10A300HPI
| ویژگی |
مشخصات |
| شماره قطعه |
SF10A300HPI |
| نوع قطعه |
دیود یکسوساز فوق سریع |
| سازنده |
KODENSHI AUK |
| ساختار |
دو دیود داخلی |
| پیکربندی |
کاتد مشترک |
| ولتاژ معکوس تکرارشونده VRRM |
300V |
| جریان متوسط هر دیود IF(AV) |
5A |
| جریان متوسط کل |
2 × 5A |
| افت ولتاژ مستقیم VF |
0.85V در شرایط دیتاشیت |
| دمای آزمون VF |
125°C |
| زمان بازیابی معکوس trr |
حداکثر 30ns |
| نوع پکیج |
TO-220F-3L |
| نوع نصب |
Through-Hole |
| پایه 1 |
آند |
| پایه 2 |
کاتد مشترک |
| پایه 3 |
آند |
| کاربرد اصلی |
یکسوسازی سریع و سوئیچینگ |
یکی از نکات مهم این جدول، مقدار 2 × 5A است. بنابراین بهتر است SF10A300HPI را به شکل یک دیود تکی 10 آمپر در نظر نگیریم؛ دیتاشیت جریان متوسط را برای هر یک از دو دیود داخلی 5 آمپر مشخص می‌کند.
ساختار دوگانه و کاتد مشترک
SF10A300HPI دارای دو دیود داخلی است که کاتد آن‌ها به یکدیگر متصل شده است. در نتیجه، پایه‌های 1 و 3 به دو آند مستقل و پایه 2 به کاتد مشترک متصل می‌شود.
این ساختار در مدارهای یکسوسازی بسیار کاربردی است. برای مثال، می‌توان از دو دیود داخلی در بخش‌های مختلف یک مدار استفاده کرد و بدون نیاز به دو قطعه مجزا، هر دو مسیر را در یک پکیج پیاده‌سازی کرد.
بنابراین، هنگام جایگزینی SF10A300HPI فقط بررسی ولتاژ و جریان کافی نیست. آرایش پایه‌ها نیز باید با قطعه جایگزین مطابقت داشته باشد.
سرعت بازیابی بالا
یکی از مهم‌ترین ویژگی‌های SF10A300HPI، زمان بازیابی معکوس 30ns است. در مدارهای سوئیچینگ، زمانی که دیود از حالت هدایت به حالت قطع می‌رود، جریان معکوس گذرا ایجاد می‌شود. هرچه زمان بازیابی کمتر باشد، معمولاً تلفات ناشی از بازیابی و مشکلات مربوط به سوئیچینگ نیز کاهش پیدا می‌کند.
به همین دلیل، دیودهای Ultrafast در مدارهایی که فرکانس سوئیچینگ بالاتری دارند، نسبت به دیودهای یکسوساز معمولی عملکرد مناسب‌تری ارائه می‌دهند. علاوه بر این، دیتاشیت SF10A300HPI نیز تلفات توان پایین و راندمان بالا را از ویژگی‌های این خانواده معرفی می‌کند.
افت ولتاژ مستقیم SF10A300HPI
طبق مشخصات دیتاشیت، افت ولتاژ مستقیم VF برابر 0.85 ولت در شرایط آزمون مشخص‌شده و در دمای 125 درجه سانتی‌گراد است. این مقدار یکی از پارامترهای مهم در محاسبه تلفات هدایتی دیود محسوب می‌شود.
با این حال، مقدار افت ولتاژ واقعی به جریان عبوری و دمای اتصال وابسته است. بنابراین، برای محاسبات دقیق حرارتی باید منحنی‌های دیتاشیت و شرایط واقعی مدار نیز بررسی شوند. 10A300
کاربردهای SF10A300HPI
این دیود فوق سریع برای طیف متنوعی از مدارهای الکترونیکی قدرت طراحی شده است. مهم‌ترین کاربردهای آن عبارت‌اند از:
- منابع تغذیه سوئیچینگ یا SMPS
- اینورترهای قدرت
- مبدل‌های توان
- مدارهای Freewheeling
- مدارهای Clamping
- درایو موتور
- مدارهای یکسوسازی سریع
- تجهیزات تبدیل انرژی
- مدارهای سوئیچینگ قدرت
همچنین، استفاده از ساختار دوگانه باعث می‌شود این قطعه در طراحی مدارهای فشرده و کاربردهایی که به دو مسیر یکسوسازی نیاز دارند، گزینه مناسبی باشد.
پکیج و پایه‌های SF10A300HPI
SF10A300HPI در پکیج TO-220F-3L عرضه می‌شود. این پکیج سه پایه دارد و اتصال داخلی آن به شکل زیر است:
| پایه |
اتصال |
| 1 |
Anode |
| 2 |
Common Cathode |
| 3 |
Anode |
بنابراین، پایه وسط کاتد مشترک دو دیود داخلی است. این نکته هنگام نصب یا تعویض قطعه اهمیت زیادی دارد؛ زیرا یک دیود با ظاهر مشابه و پین‌آوت متفاوت نمی‌تواند جایگزین مستقیم آن باشد. 10A300
مزایای SF10A300HPI
SF10A300HPI چند ویژگی مهم را هم‌زمان در اختیار طراح قرار می‌دهد. نخست، ولتاژ معکوس 300 ولت امکان استفاده از آن را در بسیاری از مدارهای قدرت فراهم می‌کند. دوم، ساختار Ultrafast باعث کاهش زمان بازیابی می‌شود.
علاوه بر این، دو دیود در یک پکیج قرار گرفته‌اند و کاتد مشترک دارند. در نتیجه، طراحی مدار می‌تواند ساده‌تر و فشرده‌تر شود. همچنین، پکیج TO-220F-3L نصب Through-Hole را امکان‌پذیر می‌کند.
تفاوت SF10A300HPI با دیود معمولی
دیودهای یکسوساز معمولی برای فرکانس‌های پایین مناسب هستند، اما در مدارهای سوئیچینگ سریع ممکن است زمان بازیابی آن‌ها باعث افزایش تلفات شود. در مقابل، SF10A300HPI با trr حداکثر 30ns برای کاربردهای سریع طراحی شده است.
بنابراین، اگر مدار شما شامل منبع تغذیه سوئیچینگ، اینورتر یا مبدل فرکانس بالا باشد، استفاده از یک دیود Ultrafast مانند SF10A300HPI می‌تواند مناسب‌تر از یک دیود یکسوساز استاندارد باشد. 10A300
جایگزین SF10A300HPI
برای انتخاب جایگزین، تنها مشخصات 300V و 5A را بررسی نکنید. ابتدا باید ساختار دوگانه، کاتد مشترک، زمان بازیابی، افت ولتاژ مستقیم و پکیج بررسی شود.
همچنین، پین‌آوت قطعه جایگزین باید با ترتیب Anode – Common Cathode – Anode مطابقت داشته باشد. در غیر این صورت، حتی اگر ولتاژ و جریان قطعه جایگزین مناسب باشد، امکان نصب مستقیم آن وجود ندارد.
جمع‌بندی
SF10A300HPI یک دیود یکسوساز فوق سریع دوگانه 300 ولت با ساختار کاتد مشترک است. هر یک از دو دیود داخلی جریان متوسط 5 آمپر را تحمل می‌کند و زمان بازیابی معکوس آن حداکثر 30 نانوثانیه است.
در نتیجه، این قطعه برای منابع تغذیه سوئیچینگ، اینورترها، مبدل‌های توان، مدارهای Freewheeling و درایوهای موتور گزینه مناسبی محسوب می‌شود. پکیج TO-220F-3L نیز امکان نصب آسان در مدارهای Through-Hole را فراهم می‌کند.
در نهایت، هنگام خرید یا جایگزینی این قطعه، حتماً ولتاژ 300V، ساختار دوگانه، جریان 2×5A، زمان بازیابی 30ns و پین‌آوت کاتد مشترک را بررسی کنید. 10A300
