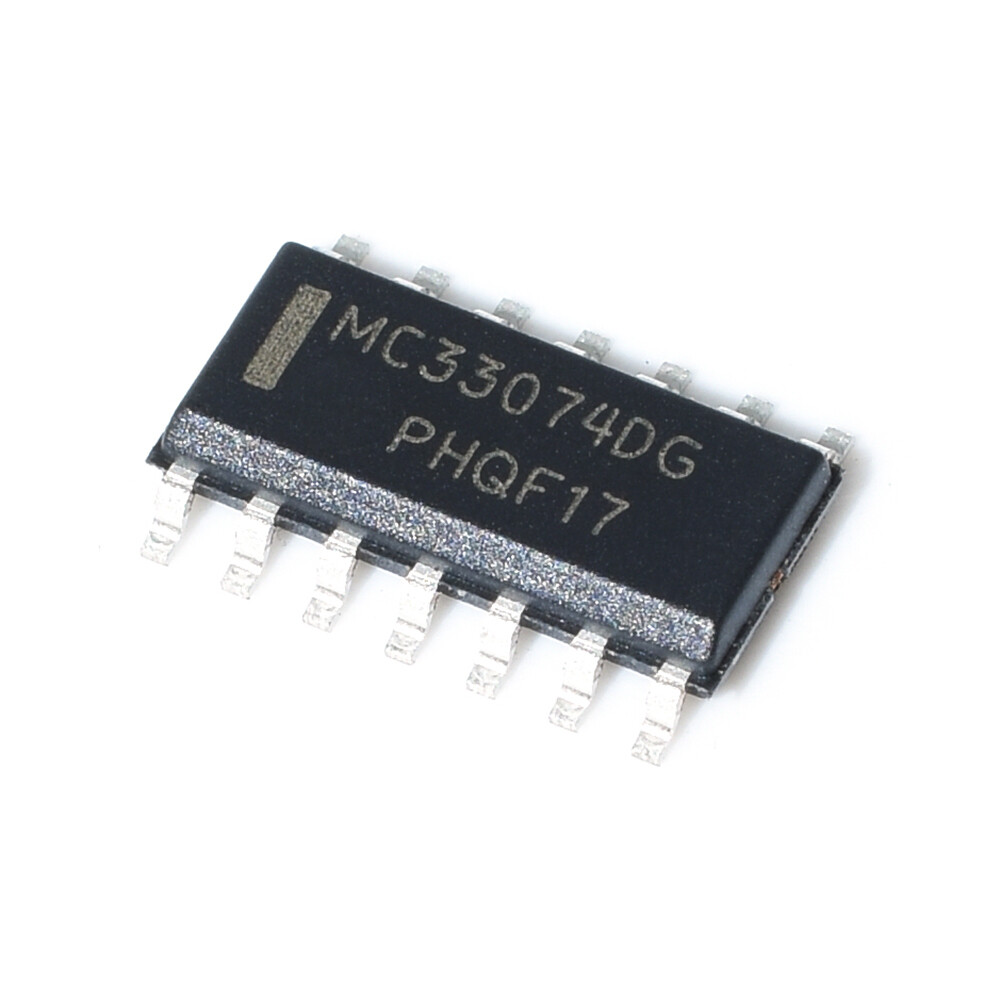

MC33074ADG آی سی 33074 SMD MC33074
MC33074ADG چیست؟
آی‌سی MC33074ADG یک آپ‌امپ چهارکاناله (Quad Operational Amplifier) است که در مدارهای آنالوگ، تقویت سیگنال و طراحی فیلترهای فعال استفاده می‌شود. این قطعه به دلیل عملکرد پایدار و ولتاژ کاری گسترده، یکی از گزینه‌های مناسب در کاربردهای صنعتی و الکترونیکی محسوب می‌شود.
مشخصات فنی
آی‌سی MC33074ADG دارای چهار تقویت‌کننده عملیاتی در یک پکیج است و مشخصات اصلی آن شامل موارد زیر می‌باشد:
- نوع: Quad Op-Amp (آپ‌امپ چهارگانه)
- ولتاژ تغذیه: 3V تا 44V
- پهنای باند: حدود 4.5MHz
- Slew Rate: حدود 13V/µs
- جریان مصرفی: حدود 7.6mA
- CMRR: حدود 80dB
- جریان خروجی: حدود 30mA
- پکیج: SOIC-14
- دمای کاری: -40 تا +85 درجه
در طراحی‌های صنعتی که از MC33074ADG استفاده می‌شود، توجه به تغذیه و نویز بسیار مهم است.
ویژگی‌های آپ‌امپ
عملکرد پایدار در
این آپ‌امپ چهارگانه در محیط‌های صنعتی و نویزی عملکرد پایداری دارد و برای کاربردهای آنالوگ مناسب است.
طراحی چندکاناله در
وجود چهار Op-Amp در یک چیپ باعث کاهش فضای برد و ساده‌تر شدن طراحی مدار می‌شود.
ولتاژ کاری گسترده در
قابلیت کار در بازه ولتاژ وسیع، این قطعه را برای منابع تغذیه و سیستم‌های کنترلی مناسب کرده است.
کاربردها
آی‌سی MC33074ADG در بسیاری از مدارهای آنالوگ و صنعتی استفاده می‌شود، از جمله:
- تقویت سیگنال‌های آنالوگ
- طراحی فیلترهای فعال با MC33074ADG
- سیستم‌های اندازه‌گیری و ابزار دقیق
- مدارهای کنترل صنعتی
- پردازش سیگنال در تجهیزات الکترونیکی
- مدارهای صوتی و پیش‌تقویت‌کننده
مزایا و محدودیت‌های MC33074ADG
مزایا
- چهار آپ‌امپ در یک پکیج
- پایداری مناسب در کاربردهای صنعتی
- ولتاژ کاری گسترده
- قیمت مناسب
محدودیت‌ها
- مصرف جریان نسبتاً بالا
- مناسب نبودن برای طراحی‌های کم‌مصرف
- سرعت متوسط نسبت به آپ‌امپ‌های جدیدتر
جایگزین‌ها
در برخی مدارها می‌توان از معادل‌های زیر به جای استفاده کرد:
- MC33079 (خانواده نزدیک به MC33074ADG)
- TL074 (JFET Op-Amp با نویز کمتر)
- LM324 (اقتصادی‌تر ولی ضعیف‌تر)
- OPA4134 (کیفیت بالاتر)
جمع‌بندی
آی‌سی یک آپ‌امپ چهارگانه صنعتی با عملکرد پایدار و کاربرد گسترده در مدارهای آنالوگ است. این قطعه هنوز هم در بسیاری از طراحی‌ها و تعمیرات الکترونیکی استفاده می‌شود و انتخابی قابل اعتماد برای کاربردهای عمومی و صنعتی محسوب می‌شود.
