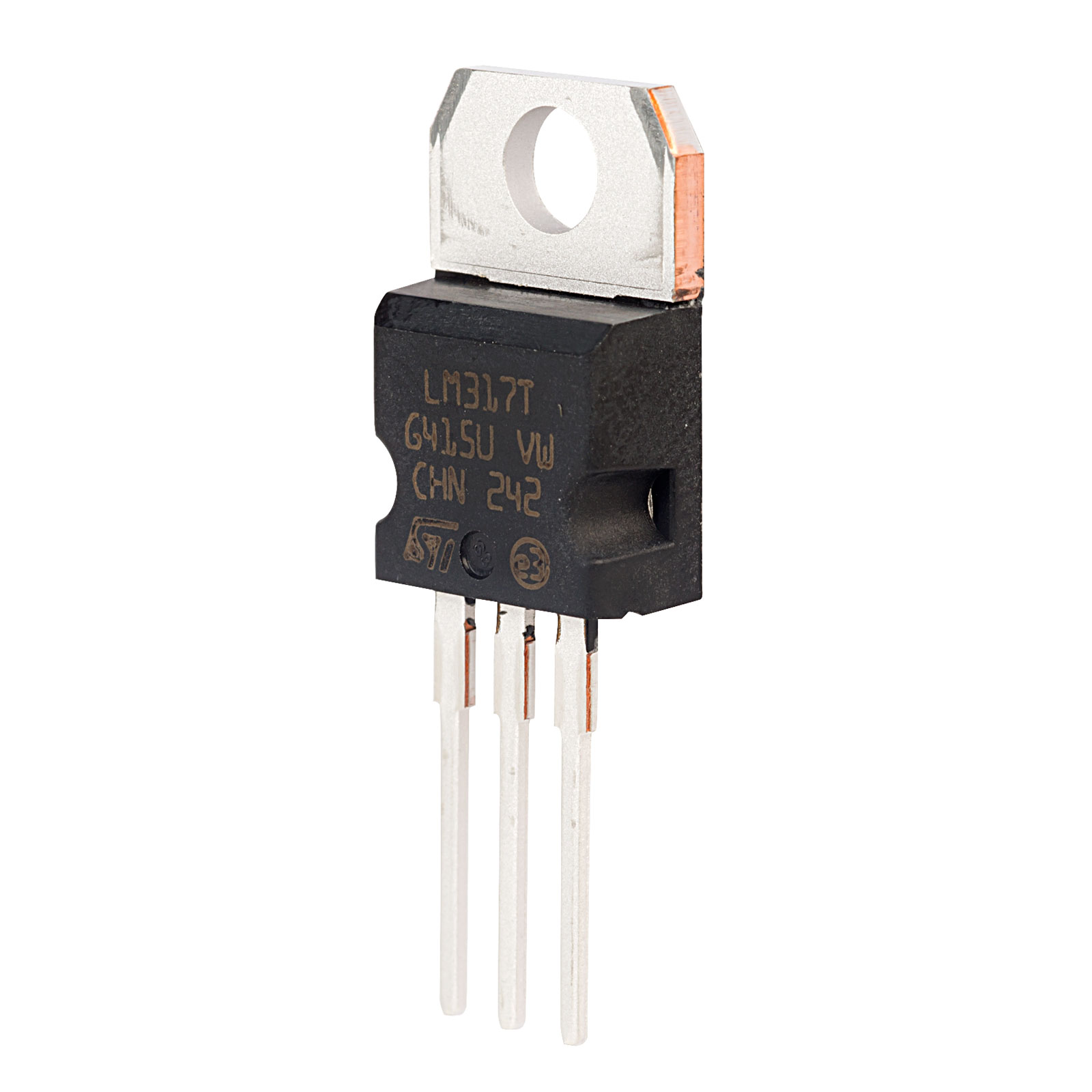

LM317T-DG آی سی LM317T DIP
مشخصات، کاربرد و خرید رگولاتور ولتاژ LM317T-DG
یک رگولاتور ولتاژ خطی قابل تنظیم (Adjustable Voltage Regulator) است که برای تأمین ولتاژ خروجی پایدار در انواع منابع تغذیه، تجهیزات الکترونیکی و مدارهای صنعتی استفاده می‌شود. این قطعه با قابلیت تنظیم ولتاژ خروجی در بازه گسترده و حفاظت داخلی در برابر اضافه‌بار و افزایش دما، یکی از پرکاربردترین رگولاتورهای ولتاژ در صنعت الکترونیک محسوب می‌شود.
مشخصات فنی
رگولاتور دارای ویژگی‌های فنی زیر است:
- نوع قطعه: Adjustable Linear Voltage Regulator
- ولتاژ خروجی قابل تنظیم: 1.25 تا 37 ولت
- جریان خروجی: تا 1.5 آمپر
- اختلاف ولتاژ ورودی و خروجی (Dropout Voltage): حدود 2 تا 3 ولت
- دقت تنظیم ولتاژ بالا
- حفاظت در برابر اتصال کوتاه
- حفاظت حرارتی داخلی
- پکیج: TO-220
- محدوده دمای کاری گسترده
ویژگی‌های کلیدی LM317T-DG
ولتاژ خروجی قابل تنظیم
مهم‌ترین ویژگی قابلیت تنظیم ولتاژ خروجی توسط دو مقاومت خارجی است که انعطاف بالایی در طراحی مدار فراهم می‌کند.
حفاظت داخلی کامل
این رگولاتور دارای مدارهای محافظ داخلی در برابر اتصال کوتاه، اضافه‌بار و افزایش بیش از حد دما است که باعث افزایش طول عمر قطعه می‌شود.
پایداری و دقت بالا
LM317T-DG ولتاژ خروجی پایدار و دقیقی ارائه می‌دهد و در بسیاری از منابع تغذیه آزمایشگاهی و صنعتی مورد استفاده قرار می‌گیرد.
کاربردهای LM317T-DG
رگولاتور در بسیاری از مدارهای الکترونیکی کاربرد دارد:
- منابع تغذیه قابل تنظیم
- شارژر باتری
- منابع تغذیه آزمایشگاهی
- مدارهای صنعتی
- سیستم‌های کنترل
- تجهیزات مخابراتی
- پروژه‌های الکترونیکی آموزشی
- تثبیت ولتاژ در مدارهای آنالوگ و دیجیتال
مزایای استفاده از LM317T-DG
استفاده از مزایای متعددی دارد:
- تنظیم آسان ولتاژ خروجی
- جریان خروجی مناسب تا 1.5 آمپر
- حفاظت حرارتی داخلی
- حفاظت در برابر اتصال کوتاه
- دقت و پایداری بالا
- قیمت اقتصادی
- در دسترس بودن در بازار
نحوه تنظیم ولتاژ
ولتاژ خروجی LM317T-DG با استفاده از دو مقاومت خارجی تنظیم می‌شود:
Vout=1.25(1+R2R1)+IadjR2V_{out}=1.25\left(1+\frac{R_2}{R_1}\right)+I_{adj}R_2Vout=1.25(1+R1R2)+IadjR2
در اکثر کاربردها مقدار جریان Iadj بسیار کوچک است و می‌توان از آن صرف‌نظر کرد.
معادل‌ها و جایگزین‌های LM317T-DG
بسته به نیاز مدار می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:
- LM317T
- LM317TG
- KA317
- UA317
- LM350 (برای جریان بالاتر)
- LM338 (برای جریان‌های تا 5 آمپر)
پیش از جایگزینی، جریان خروجی و مشخصات حرارتی قطعه بررسی شود.
جمع‌بندی
یک رگولاتور ولتاژ خطی قابل تنظیم با قابلیت تأمین جریان تا 1.5 آمپر است که به دلیل سادگی استفاده، دقت مناسب و حفاظت‌های داخلی، در منابع تغذیه، شارژرها و تجهیزات صنعتی کاربرد گسترده‌ای دارد. این قطعه همچنان یکی از محبوب‌ترین رگولاتورهای ولتاژ در پروژه‌های الکترونیکی و صنعتی محسوب می‌شود
