IRFS21N20 ماسفت SMD
IRFS21N20؛ ماسفت قدرت 200 ولت و 21 آمپر

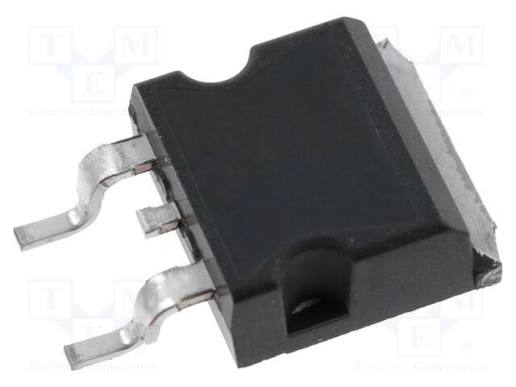

یک ماسفت قدرت کانال N از خانواده HEXFET شرکت International Rectifier است که برای مدارهای سوئیچینگ، منابع تغذیه سوئیچینگ، اینورترها و مبدل‌های DC-DC طراحی شده است. نسخه IRFS در پکیج D2PAK (TO-263) تولید می‌شود و برای نصب سطحی روی بردهای قدرت گزینه مناسبی به شمار می‌آید.
ولتاژ شکست این ماسفت به 200 ولت می‌رسد و جریان پیوسته درین آن در شرایط استاندارد تا 21 آمپر است. فناوری HEXFET نیز با کاهش تلفات سوئیچینگ، راندمان مدار را در فرکانس‌های بالا افزایش می‌دهد. به همین دلیل، بسیاری از تجهیزات صنعتی و منابع تغذیه از این مدل استفاده می‌کنند.
مشخصات فنی IRFS21N20
| ویژگی |
مشخصات |
| شماره فنی |
IRFS21N20 |
| سازنده |
International Rectifier |
| نوع قطعه |
Power MOSFET |
| نوع کانال |
N-Channel |
| فناوری |
HEXFET |
| ولتاژ Drain-Source (VDS) |
200V |
| جریان پیوسته Drain |
21A |
| جریان پالسی Drain |
حدود 84A |
| مقاومت روشن RDS(on) |
حدود 0.10Ω |
| ولتاژ Gate-Source |
±30V |
| ولتاژ آستانه گیت |
3 تا 5.5V |
| توان تلفاتی |
حدود 130W |
| دمای کاری پیوند |
55- تا 175+ °C |
| نوع پکیج |
D2PAK |
| کد پکیج |
TO-263 |
| نوع نصب |
Surface Mount |
کاربردهای IRFS21N20
مدارهایی که به سوئیچینگ سریع و تحمل ولتاژ نسبتاً بالا نیاز دارند، از جمله کاربردهای اصلی IRFS21N20 هستند. طراحی HEXFET عملکرد مطلوبی را در منابع تغذیه سوئیچینگ و مبدل‌های فرکانس بالا فراهم می‌کند.
منابع تغذیه سوئیچینگ
در منابع تغذیه سوئیچینگ یا SMPS، سرعت مناسب روشن و خاموش شدن ماسفت به کاهش تلفات و افزایش راندمان کمک می‌کند. عملکرد پایدار این قطعه باعث شده است در بسیاری از طراحی‌های صنعتی مورد استفاده قرار گیرد.
مبدل‌های DC-DC
مبدل‌های DC-DC صنعتی نیز از دیگر حوزه‌های کاربرد این ماسفت هستند. تحمل ولتاژ 200 ولت امکان استفاده از آن را در بخش‌های مختلف مدارهای قدرت فراهم می‌کند.
اینورتر و کنترل موتور
در اینورترهای PWM و برخی مدارهای کنترل موتور نیز می‌توان از این قطعه بهره گرفت. انتخاب درایور مناسب گیت و طراحی صحیح مسیرهای جریان، نقش مهمی در دستیابی به عملکرد مطلوب دارد.
مزایای IRFS21N20
ترکیب ولتاژ 200 ولت با جریان 21 آمپر یکی از ویژگی‌های مهم این ماسفت محسوب می‌شود. علاوه بر آن، مقاومت روشن پایین به کاهش تلفات هدایتی کمک می‌کند و فناوری HEXFET نیز راندمان سوئیچینگ را بهبود می‌بخشد.
پکیج D2PAK انتقال حرارت مناسبی به برد مدار چاپی ایجاد می‌کند. البته در کاربردهای جریان بالا، استفاده از سطح مسی کافی یا هیت‌سینک مناسب همچنان ضروری است.
بررسی عملکرد گیت
برای دستیابی به کمترین مقدار RDS(on)، معمولاً ولتاژ 10 ولت روی گیت اعمال می‌شود. هرچند آستانه روشن شدن گیت بین 3 تا 5.5 ولت قرار دارد، روشن شدن کامل قطعه در ولتاژهای بالاتر حاصل می‌شود.
حداکثر ولتاژ قابل تحمل بین گیت و سورس ±30 ولت است؛ بنابراین استفاده از مدار محافظ گیت می‌تواند از آسیب‌دیدن ماسفت جلوگیری کند. به‌کارگیری مقاومت گیت مناسب نیز عملکرد سوئیچینگ را بهبود می‌دهد.
جایگزین IRFS21N20
هنگام انتخاب جایگزین، بهتر است ولتاژ Drain-Source، جریان Drain، مقدار RDS(on)، نوع پکیج و مشخصات سوئیچینگ با نمونه اصلی مقایسه شوند.
برخی قطعات نزدیک این خانواده عبارت‌اند از:
- IRFS23N20D
- IRFS31N20D
- IRFB23N20D (نسخه پایه‌دار)
با وجود شباهت مشخصات، بررسی کامل مدار پیش از جایگزینی ضروری است.
نکات مهم هنگام نصب
در نسخه D2PAK، طراحی مناسب سطح مسی برد نقش مهمی در دفع حرارت دارد. کوتاه نگه داشتن مسیر گیت و استفاده از مقاومت مناسب نیز به افزایش پایداری مدار کمک می‌کند.
برای کاربردهای توان بالا، انتخاب هیت‌سینک مناسب و کنترل دمای کاری باعث افزایش عمر قطعه خواهد شد. رعایت این نکات می‌تواند عملکرد مطمئن‌تری را در مدارهای صنعتی فراهم کند.
جمع‌بندی
IRFS21N20 یک ماسفت قدرت کانال N با ولتاژ 200 ولت و جریان 21 آمپر است که در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، اینورترها و تجهیزات صنعتی کاربرد گسترده‌ای دارد. فناوری HEXFET، پکیج D2PAK و قابلیت کار در دمای پیوند تا 175 درجه سانتی‌گراد، این مدل را به گزینه‌ای مناسب برای طراحی و تعمیر مدارهای قدرت تبدیل کرده‌اند.
