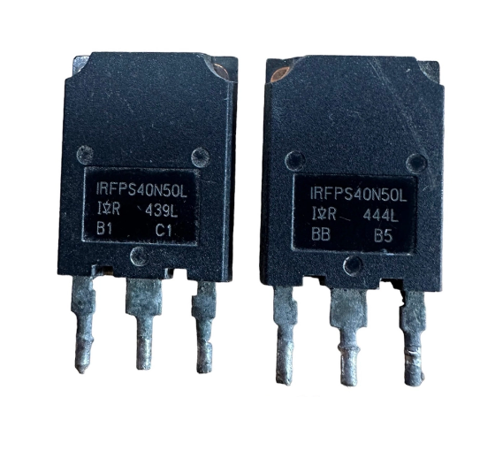

IRFPS40N50L ماسفت DIP 40N50
IRFPS40N50L؛ ماسفت قدرت 500 ولت و 46 آمپر
IRFPS40N50L یک ماسفت قدرت کانال N از خانواده HEXFET شرکت International Rectifier است که امروزه در منابع تجاری با نام Vishay Siliconix نیز شناخته می‌شود. این قطعه برای مدارهای سوئیچینگ قدرت، منابع تغذیه سوئیچینگ، اینورترها و تجهیزات صنعتی طراحی شده است. ولتاژ Drain-Source این ماسفت به 500 ولت می‌رسد و جریان پیوسته Drain آن در شرایط مشخص تا 46 آمپر است. همچنین مقدار معمول مقاومت روشن ماسفت حدود 0.087 اهم در VGS برابر 10 ولت اعلام شده است.
طراحی IRFPS40N50L روی کاهش تلفات سوئیچینگ و بهبود عملکرد در مدارهای فرکانس بالا تمرکز دارد. از طرف دیگر، دیود بدنه سریع این قطعه، آن را برای برخی مدارهای ZVS و مبدل‌های توان مناسب می‌کند. پکیج بزرگ SUPER-247 نیز امکان دفع حرارت مناسب را در کاربردهای توان بالا فراهم می‌سازد.
مشخصات فنی IRFPS40N50L
| ویژگی |
مشخصات |
| شماره قطعه |
IRFPS40N50L |
| نوع قطعه |
MOSFET قدرت |
| نوع کانال |
N-Channel |
| سازنده |
International Rectifier / Vishay |
| ولتاژ Drain-Source |
500V |
| جریان پیوسته Drain در 25°C |
46A |
| جریان پیوسته Drain در 100°C |
29A |
| جریان پالسی Drain |
180A |
| RDS(on) معمول |
0.087Ω |
| RDS(on) حداکثر |
حدود 0.1Ω |
| ولتاژ Gate-Source |
±30V |
| شارژ گیت Qg |
380nC |
| Qgs |
80nC |
| Qgd |
190nC |
| توان تلفاتی حداکثر |
540W |
| انرژی تک‌پالس Avalanche |
920mJ |
| دمای کاری پیوند |
55- تا 150+ °C |
| نوع پکیج |
SUPER-247 |
| کد پکیج |
TO-274AA |
| نوع نصب |
Through-Hole |
| ساختار |
Single MOSFET با دیود داخلی |
مشخصات فوق از دیتاشیت این خانواده استخراج شده‌اند. توجه کنید که مقدار 46 آمپر به شرایط حرارتی مشخص، از جمله دمای کیس 25 درجه سانتی‌گراد، وابسته است؛ بنابراین نباید آن را بدون درنظرگرفتن شرایط خنک‌کاری به‌عنوان جریان ثابت در همه شرایط کاری در نظر گرفت.
کاربردهای IRFPS40N50L
یکی از کاربردهای اصلی IRFPS40N50L در منابع تغذیه سوئیچینگ یا SMPS است. ساختار این ماسفت امکان قطع و وصل سریع جریان را فراهم می‌کند و در نتیجه می‌توان از آن در مبدل‌های قدرت با فرکانس بالا استفاده کرد. 40N50
این قطعه همچنین برای منابع تغذیه مخابراتی، منابع تغذیه سرور، UPS و مدارهای کنترل موتور مناسب است. قابلیت تحمل ولتاژ 500 ولت نیز امکان استفاده از آن را در بخش‌های ولتاژ بالاتر تجهیزات قدرت فراهم می‌کند.
استفاده در اینورتر و مبدل قدرت
در اینورترها، ماسفت وظیفه سوئیچ‌کردن جریان را بر عهده دارد. IRFPS40N50L با مقاومت روشن پایین و قابلیت سوئیچینگ سریع می‌تواند در طراحی مبدل‌های DC-DC و اینورترهای PWM مورد استفاده قرار گیرد.
همچنین سازنده این خانواده، کاربردهایی مانند ZVS، مبدل‌های فرکانس بالا و PWM Inverter را برای این قطعه معرفی کرده است.
مزایای IRFPS40N50L
یکی از نقاط قوت این ماسفت، ترکیب ولتاژ 500 ولت و جریان 46 آمپر است. علاوه بر این، مقدار RDS(on) پایین باعث کاهش تلفات هدایتی در زمان روشن‌بودن ماسفت می‌شود.
از طرف دیگر، طراحی دیود بدنه سریع به کاهش نیاز به دیود خارجی در برخی مدارهای ZVS کمک می‌کند. شارژ گیت 380 نانوکولن نیز یکی از پارامترهای مهم در طراحی مدار درایور گیت محسوب می‌شود. 40N50
پکیج SUPER-247 نیز سطح تماس و ظرفیت حرارتی مناسبی برای کاربردهای قدرت ایجاد می‌کند. بااین‌حال، استفاده از هیت‌سینک مناسب در جریان‌های بالا همچنان ضروری است.
بررسی گیت و راه‌اندازی ماسفت
برای دستیابی به مقدار مناسب RDS(on)، دیتاشیت این مدل شرایط VGS = 10V را مبنا قرار می‌دهد. بنابراین هنگام طراحی درایور گیت باید ولتاژ مناسب برای روشن‌کردن کامل ماسفت فراهم شود.
حداکثر ولتاژ Gate-Source برابر ±30 ولت است؛ بنابراین اعمال ولتاژ بیش از این مقدار می‌تواند به لایه گیت آسیب بزند. استفاده از مقاومت گیت مناسب و کنترل صحیح سرعت شارژ و تخلیه گیت نیز در مدارهای فرکانس بالا اهمیت زیادی دارد.
جایگزین IRFPS40N50L
هنگام انتخاب جایگزین برای IRFPS40N50L باید حداقل ولتاژ VDS، جریان Drain، مقدار RDS(on)، شارژ گیت، سرعت سوئیچینگ و نوع پکیج را مقایسه کرد.
برخی قطعات مانند FDH44N50، FDH45N50F-F133 و IXFH60N50P3 در منابع تأمین قطعات به‌عنوان گزینه‌های مشابه معرفی شده‌اند؛ اما این قطعات را نباید بدون بررسی کامل دیتاشیت، جایگزین مستقیم و Drop-in در نظر گرفت. 40N50
وضعیت تولید و خرید
IRFPS40N50L در حال حاضر در برخی منابع تأمین‌کننده با وضعیت Obsolete یا پایان تولید ثبت شده است. بنابراین هنگام خرید قطعه قدیمی، بررسی اصالت، کیفیت نمونه و تطابق کامل مشخصات اهمیت زیادی دارد. مدل‌های جدیدتر یا نسخه‌های بدون سرب این خانواده نیز ممکن است با پسوند متفاوت عرضه شوند.
نکات مهم هنگام استفاده
برای استفاده از این ماسفت در جریان بالا، دفع حرارت اهمیت زیادی دارد. پکیج SUPER-247 قابلیت انتقال حرارت خوبی دارد، اما انتخاب هیت‌سینک باید بر اساس توان تلفاتی واقعی انجام شود.
همچنین مسیرهای PCB یا باس‌بار باید توان عبور جریان موردنظر را داشته باشند. در مدارهای سوئیچینگ سریع، کاهش طول مسیر گیت و استفاده از درایور مناسب نیز می‌تواند عملکرد مدار را بهبود دهد.
جمع‌بندی
IRFPS40N50L یک ماسفت قدرت N-Channel با ولتاژ 500 ولت و جریان 46 آمپر است که برای منابع تغذیه سوئیچینگ، UPS، منابع تغذیه سرور، اینورترهای PWM، مدارهای ZVS و کنترل موتور کاربرد دارد. مقدار RDS(on) پایین، دیود بدنه سریع، قابلیت تحمل توان بالا و پکیج SUPER-247 از ویژگی‌های مهم این محصول هستند.
این قطعه برای طراحی‌های الکترونیک قدرت گزینه‌ای مناسب محسوب می‌شود؛ بااین‌حال، در کاربردهای جریان بالا باید شرایط حرارتی، ولتاژ گیت، تلفات سوئیچینگ و مشخصات هیت‌سینک را به‌طور هم‌زمان بررسی کرد. 40N50
