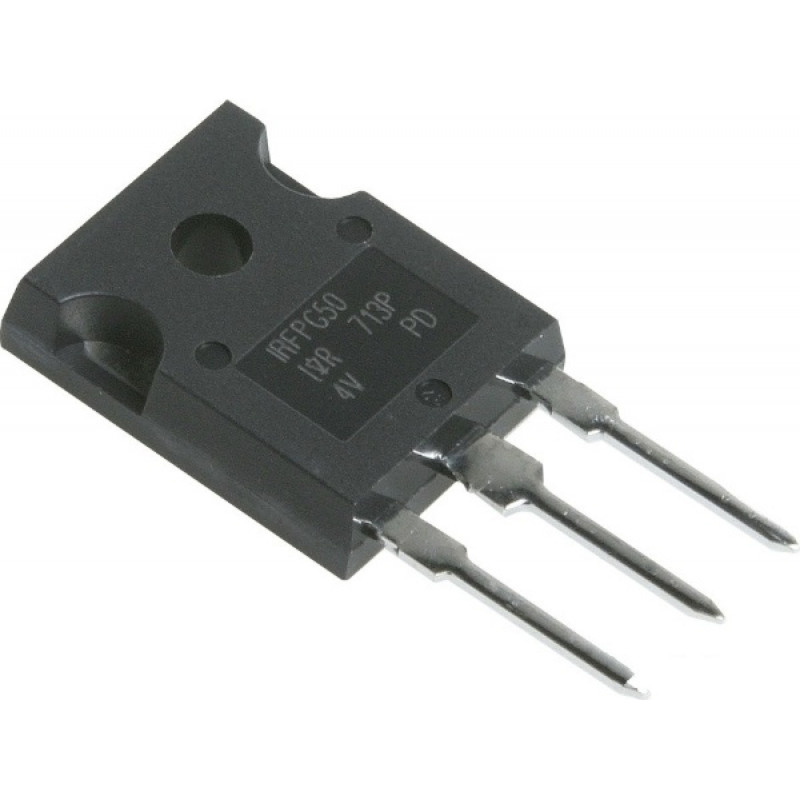

IRFPG50 ماسفت DIP
IRFPG50؛ ماسفت کانال N با ولتاژ 1000 ولت
IRFPG50 یک ماسفت قدرت کانال N است که برای مدارهای سوئیچینگ و کاربردهای ولتاژ بالا مورد استفاده قرار می‌گیرد. تحمل ولتاژ Drain-Source تا 1000 ولت، این قطعه را برای بخش‌هایی از مدارهای قدرت، منابع تغذیه و مبدل‌های ولتاژ بالا مناسب می‌کند. شرکت سازنده این مدل را در پکیج TO-247AC ارائه کرده است تا امکان استفاده از آن در تجهیزات قدرت و صنعتی فراهم شود.
جریان Drain پیوسته در شرایط مشخص دیتاشیت به 6.1 آمپر می‌رسد و حداکثر مقاومت Drain-Source در حالت روشن یا RDS(on) برابر با 2 اهم است. در طراحی مدار، علاوه بر این دو پارامتر باید عواملی مانند فرکانس سوئیچینگ، دمای کاری، شارژ گیت و سیستم خنک‌کاری را نیز در نظر گرفت.
مشخصات فنی IRFPG50
| ویژگی |
مشخصات |
| شماره قطعه |
IRFPG50 |
| نوع قطعه |
Power MOSFET |
| نوع کانال |
N-Channel |
| ولتاژ Drain-Source |
1000V |
| جریان Drain پیوسته |
6.1A |
| جریان Drain پالسی |
24A |
| مقاومت Drain-Source در حالت روشن |
حداکثر 2Ω |
| ولتاژ Gate-Source |
±20V |
| توان تلفاتی |
190W |
| شارژ گیت |
190nC |
| دمای کاری اتصال |
-55 تا +150°C |
| پکیج |
TO-247AC |
| نوع نصب |
Through-Hole |
ویژگی‌های ماسفت IRFPG50
تحمل ولتاژ 1000 ولت یکی از مهم‌ترین مشخصات IRFPG50 محسوب می‌شود. چنین سطحی از تحمل ولتاژ، امکان استفاده از این ماسفت را در مدارهایی فراهم می‌کند که در آن‌ها ولتاژ Drain-Source بالاست.
درایو صحیح پایه Gate نیز اهمیت زیادی دارد. محدوده مجاز Gate-Source برابر با ±20 ولت است؛ بنابراین مدار کنترل باید از اعمال ولتاژ بیش از این مقدار جلوگیری کند. شارژ گیت 190nC نیز یکی دیگر از پارامترهایی است که هنگام انتخاب درایور مناسب باید مورد توجه قرار گیرد، زیرا توان و سرعت درایور روی عملکرد سوئیچینگ تأثیر می‌گذارد.
قابلیت تحمل جریان پالسی تا 24 آمپر نیز برای شرایطی که جریان به‌صورت کوتاه‌مدت افزایش پیدا می‌کند اهمیت دارد. البته جریان پالسی نباید به‌عنوان جریان کاری پیوسته در نظر گرفته شود و شرایط حرارتی مدار باید همیشه بررسی شود.
کاربردهای IRFPG50
ساختار این ماسفت، استفاده از آن را در طیف مختلفی از مدارهای الکترونیک قدرت امکان‌پذیر می‌کند. به همین دلیل می‌توان IRFPG50 را در پروژه‌های صنعتی، تعمیراتی و طراحی منابع تغذیه مشاهده کرد.
کاربردهای مهم این قطعه شامل موارد زیر است:
- منابع تغذیه سوئیچینگ
- مبدل‌های DC-DC
- اینورترها
- مدارهای سوئیچینگ ولتاژ بالا
- منابع تغذیه صنعتی
- تجهیزات کنترل توان
- مدارهای تبدیل انرژی
- تجهیزات صنعتی
- مدارهای کنترل موتور
- تعمیر تجهیزات الکترونیک قدرت
برای دستیابی به عملکرد مناسب، انتخاب ماسفت باید متناسب با شرایط واقعی مدار انجام شود. ولتاژ ورودی، جریان بار، فرکانس سوئیچینگ، دمای محیط و روش دفع حرارت، همگی روی عملکرد نهایی تأثیر می‌گذارند.
مقاومت RDS(on) در IRFPG50
RDS(on) یکی از مهم‌ترین مشخصات هنگام مقایسه ماسفت‌های قدرت است. حداکثر مقدار این پارامتر در IRFPG50 برابر با 2 اهم است و دیتاشیت مقدار آن را در شرایط مشخصی از جمله VGS برابر 10 ولت و جریان 3.6 آمپر بیان می‌کند.
هنگام عبور جریان از ماسفت، بخشی از توان به‌صورت گرما در مقاومت داخلی تلف می‌شود. بنابراین با افزایش جریان، اهمیت مدیریت حرارتی بیشتر خواهد شد. استفاده از هیت‌سینک مناسب، طراحی صحیح مسیر جریان و رعایت شرایط کاری می‌تواند به کنترل دمای قطعه کمک کند.
پکیج TO-247AC
پکیج TO-247AC برای قطعات نیمه‌هادی قدرت طراحی شده است و امکان دفع حرارت مناسبی را فراهم می‌کند. همین ویژگی باعث شده است چنین پکیج‌هایی در تجهیزات صنعتی و مدارهای قدرت کاربرد زیادی داشته باشند.
هنگام نصب IRFPG50 باید ترتیب پایه‌های Gate، Drain و Source مطابق مشخصات قطعه رعایت شود. علاوه بر آن، در مدارهایی که توان تلفاتی قابل‌توجهی دارند، استفاده از هیت‌سینک و نصب صحیح آن اهمیت زیادی دارد.
جایگزین IRFPG50
انتخاب جایگزین مناسب برای IRFPG50 نیازمند بررسی چند پارامتر اصلی است. ولتاژ Drain-Source، جریان Drain، مقدار RDS(on)، شارژ گیت، ولتاژ Gate-Source، پکیج و مشخصات حرارتی باید با نیاز مدار مقایسه شوند.
برای نمونه، ماسفتی با ولتاژ نامی مشابه اما جریان مجاز کمتر نمی‌تواند در همه شرایط جایگزین مناسبی باشد. همین موضوع درباره مقاومت روشن نیز صدق می‌کند؛ افزایش RDS(on) می‌تواند تلفات هدایتی و گرمای تولیدشده را افزایش دهد.
در نتیجه، پیش از تعویض قطعه بهتر است مشخصات ماسفت جدید با IRFPG50 و شرایط واقعی مدار تطبیق داده شود.
نکات مهم هنگام خرید IRFPG50
هنگام خرید این ماسفت، شماره فنی کامل نوشته‌شده روی بدنه را بررسی کنید. مدل‌های نزدیک به هم ممکن است از نظر ظاهر تفاوت زیادی نداشته باشند، اما مشخصات الکتریکی آن‌ها متفاوت باشد.
اصالت قطعه نیز اهمیت ویژه‌ای دارد؛ زیرا ماسفت‌های قدرت تقلبی یا بازسازی‌شده ممکن است در ظاهر کاملاً مشابه نمونه اصلی باشند. برای کاربردهای صنعتی و تعمیر تجهیزات حساس، خرید از فروشنده معتبر و بررسی دقیق مشخصات فنی ریسک انتخاب اشتباه را کاهش می‌دهد.
همچنین اگر قطعه برای تعمیر یک دستگاه قدیمی خریداری می‌شود، بهتر است پکیج، پایه‌ها، شرایط حرارتی و مشخصات الکتریکی نمونه قدیمی با قطعه جدید مقایسه شود.
جمع‌بندی
IRFPG50 یک Power MOSFET کانال N با تحمل ولتاژ Drain-Source برابر 1000 ولت و جریان Drain پیوسته 6.1 آمپر است. پکیج TO-247AC، توان تلفاتی 190 وات، جریان پالسی 24 آمپر و ولتاژ Gate-Source برابر ±20 ولت از مشخصات مهم این مدل به شمار می‌روند.
این ماسفت برای مدارهای سوئیچینگ، منابع تغذیه، مبدل‌ها، اینورترها و تجهیزات الکترونیک قدرت کاربرد دارد. انتخاب صحیح درایور گیت و سیستم خنک‌کاری نیز نقش مهمی در عملکرد آن ایفا می‌کند. در نهایت، تطبیق دقیق مشخصات قطعه با شرایط واقعی مدار، بهترین روش برای استفاده یا جایگزینی IRFPG50 خواهد بود.
