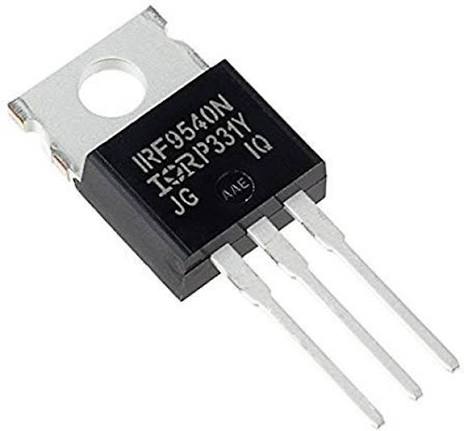

IRF9540 ماسفت DIP
IRF9540؛ ماسفت قدرت P-Channel با ولتاژ 100 ولت و جریان 23 آمپر
IRF9540 یک ماسفت قدرت P-Channel از خانواده HEXFET است که توسط International Rectifier طراحی شده و امروزه نمونه‌های آن توسط برندهای مختلف نیز تولید می‌شود. این قطعه برای منابع تغذیه، مدارهای سوئیچینگ، کنترل موتور، اینورترهای کم‌ولتاژ و تجهیزات الکترونیک قدرت کاربرد گسترده‌ای دارد. پکیج TO-220AB نیز نصب آسان روی هیت‌سینک را امکان‌پذیر می‌کند.
این ماسفت توانایی تحمل 100 ولت بین درین و سورس را دارد و جریان پیوسته آن تا 23 آمپر در شرایط استاندارد می‌رسد. علاوه بر این، مقاومت روشن پایین باعث کاهش تلفات هدایتی می‌شود و راندمان مدار را افزایش می‌دهد. به همین دلیل، IRF9540 یکی از ماسفت‌های پرکاربرد در تعمیر و طراحی مدارهای قدرت محسوب می‌شود.
مشخصات فنی IRF9540
| ویژگی |
مشخصات |
| شماره قطعه |
IRF9540 |
| سازنده |
International Rectifier |
| نوع قطعه |
Power MOSFET |
| نوع کانال |
P-Channel |
| فناوری |
HEXFET |
| ولتاژ Drain-Source (VDS) |
-100V |
| جریان پیوسته Drain |
-23A |
| جریان پالسی Drain |
-92A |
| مقاومت روشن RDS(on) |
0.117Ω |
| حداکثر ولتاژ Gate-Source |
±20V |
| ولتاژ آستانه گیت |
2 تا 4V |
| شارژ کل گیت |
حدود 61nC |
| توان تلفاتی |
140W |
| دمای کاری پیوند |
-55 تا +175°C |
| پکیج |
TO-220AB |
| نوع نصب |
Through-Hole |
کاربردهای IRF9540
این ماسفت برای مدارهایی مناسب است که به سوئیچینگ سمت مثبت یا High Side Switching نیاز دارند. بنابراین، در بسیاری از مدارهای تغذیه و کنترل توان از آن استفاده می‌شود.
منابع تغذیه
در منابع تغذیه خطی و سوئیچینگ، IRF9540 می‌تواند وظیفه کنترل جریان یا سوئیچینگ مسیر تغذیه را بر عهده بگیرد. علاوه بر این، ولتاژ 100 ولتی آن امکان استفاده در طیف متنوعی از مدارهای صنعتی را فراهم می‌کند.
کنترل موتور
در مدارهای کنترل موتور DC نیز این قطعه کاربرد دارد. مقاومت روشن نسبتاً پایین باعث می‌شود افت توان کاهش پیدا کند و عملکرد مدار بهبود یابد.
اینورتر و تجهیزات قدرت
اینورترهای کم‌ولتاژ، UPS و برخی مبدل‌های DC-DC نیز از دیگر حوزه‌های استفاده این ماسفت هستند. همچنین، ساختار HEXFET عملکرد مناسبی را در سوئیچینگ فراهم می‌کند.
مزایای IRF9540
یکی از مهم‌ترین ویژگی‌های IRF9540 ترکیب ولتاژ 100 ولت با جریان 23 آمپر است. این ترکیب امکان استفاده از قطعه را در بسیاری از مدارهای قدرت فراهم می‌کند.
علاوه بر آن، فناوری HEXFET باعث بهبود عملکرد سوئیچینگ می‌شود. از طرف دیگر، پکیج TO-220AB انتقال حرارت مناسبی ایجاد می‌کند و نصب روی هیت‌سینک را ساده‌تر می‌سازد.
همچنین، توان تلفاتی 140 وات نشان می‌دهد که این قطعه برای کاربردهای توان متوسط و بالا طراحی شده است؛ البته مقدار واقعی توان به شرایط خنک‌کاری بستگی دارد.
عملکرد گیت و سوئیچینگ
ولتاژ آستانه گیت این مدل بین 2 تا 4 ولت قرار دارد. با این حال، روشن شدن کامل ماسفت در ولتاژهای مناسب‌تر گیت حاصل می‌شود و برای دستیابی به مقاومت روشن اعلام‌شده باید شرایط دیتاشیت رعایت شود.
حداکثر ولتاژ مجاز بین گیت و سورس ±20 ولت است؛ بنابراین استفاده از مدار محافظ گیت می‌تواند از آسیب دیدن قطعه جلوگیری کند. همچنین، انتخاب مقاومت مناسب برای گیت به کاهش نویز و بهبود عملکرد سوئیچینگ کمک خواهد کرد.
جایگزین IRF9540
هنگام انتخاب جایگزین، بهتر است ولتاژ VDS، جریان Drain، مقدار RDS(on)، نوع کانال و پکیج با نمونه اصلی مقایسه شوند.
برخی قطعات نزدیک این خانواده عبارت‌اند از:
- IRF9540N
- FQP27P06 (در برخی کاربردها با بررسی مشخصات)
- STP80PF55 (در صورت تطبیق شرایط مدار)
با این حال، پیش از جایگزینی باید شرایط کاری مدار به‌طور کامل بررسی شود.
نکات مهم هنگام نصب
در کاربردهای جریان بالا، استفاده از هیت‌سینک مناسب اهمیت زیادی دارد. همچنین، خمیر حرارتی مناسب می‌تواند انتقال گرما را بهبود ببخشد و دمای کاری قطعه را کاهش دهد.
از طرف دیگر، کوتاه نگه داشتن مسیر گیت و استفاده از مسیرهای مسی مناسب روی برد به افزایش پایداری مدار کمک می‌کند. رعایت این نکات می‌تواند عمر مفید ماسفت را نیز افزایش دهد.
جمع‌بندی
IRF9540 یک ماسفت قدرت P-Channel با ولتاژ 100 ولت و جریان 23 آمپر است که در منابع تغذیه، کنترل موتور، اینورترهای کم‌ولتاژ و مدارهای سوئیچینگ کاربرد گسترده‌ای دارد. فناوری HEXFET، مقاومت روشن پایین، پکیج TO-220AB و توان تلفاتی مناسب از مهم‌ترین ویژگی‌های این محصول هستند.
