IRF830 ماسفت DIP
مشخصات، کاربرد و خرید ماسفت IRF830
یک ماسفت قدرت N-Channel ولتاژ بالا است که برای کاربردهای سوئیچینگ، منابع تغذیه سوئیچینگ (SMPS)، اینورترها و مدارهای کنترل توان طراحی شده است. این قطعه با قابلیت تحمل ولتاژ 500 ولت و جریان 4.5 آمپر، یکی از ماسفت‌های پرکاربرد در مدارهای تغذیه و تجهیزات صنعتی محسوب می‌شود.
مشخصات فنی
مشخصات اصلی ماسفت IRF830 عبارت‌اند از:
- نوع قطعه: N-Channel Power MOSFET
- ولتاژ درین به سورس (VDS): 500 ولت
- حداکثر جریان درین (ID): 4.5 آمپر
- مقاومت روشن RDS(on): حدود 1.5 اهم
- حداکثر ولتاژ گیت به سورس (VGS): ±20 ولت
- توان تلفاتی: تا 100 وات
- پکیج: TO-220
- شارژ گیت پایین و قابلیت سوئیچینگ سریع
ویژگی‌های کلیدی IRF830
تحمل ولتاژ بالا
مهم‌ترین ویژگی IRF830 قابلیت تحمل ولتاژ 500 ولت است که آن را برای منابع تغذیه آفلاین و مدارهای ولتاژ بالا مناسب می‌کند.
سرعت سوئیچینگ مناسب
این ماسفت برای کاربردهای فرکانس بالا طراحی شده و دارای زمان سوئیچینگ سریع و شارژ گیت نسبتاً پایین است.
قابلیت اطمینان بالا
طراحی PowerMESH و تست آوالانش (Avalanche Tested) باعث افزایش دوام و اطمینان این قطعه در مدارهای قدرت شده است.
کاربردها
ماسفت IRF830 در بسیاری از تجهیزات الکترونیکی و صنعتی استفاده می‌شود:
- منابع تغذیه سوئیچینگ (SMPS)
- اینورترها
- UPS
- درایور موتورهای AC و DC
- مبدل‌های DC-DC
- مدارهای سوئیچینگ قدرت
- درایور رله و سلونوئید
- تجهیزات صنعتی و مخابراتی
مزایای استفاده از IRF830
استفاده از IRF830 مزایای متعددی دارد:
- تحمل ولتاژ بالا
- قابلیت سوئیچینگ سریع
- پکیج استاندارد TO-220
- در دسترس بودن در بازار
- مناسب برای منابع تغذیه و اینورترها
- قابلیت اطمینان بالا در کاربردهای صنعتی
معادل‌ها و جایگزین‌های IRF830
بسته به نوع مدار می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:
- IRF840

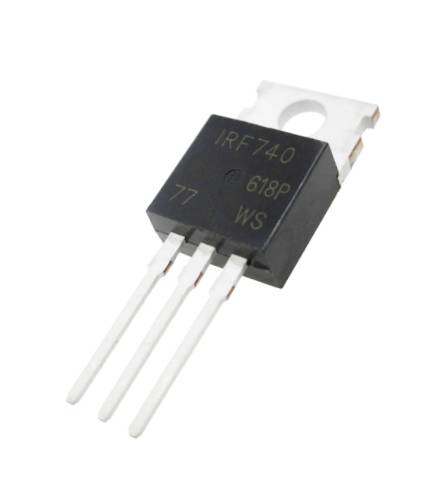

- IRF740
- STP9NK50Z
- 2SK1118
- STF11NM50N
قبل از جایگزینی، مشخصات ولتاژ، جریان و مقاومت روشن باید بررسی شود.
جمع‌بندی
IRF830 یک ماسفت قدرت N-Channel با ولتاژ 500 ولت و جریان 4.5 آمپر است که برای منابع تغذیه سوئیچینگ، اینورترها و مدارهای قدرت طراحی شده است. تحمل ولتاژ بالا، سرعت سوئیچینگ مناسب و قابلیت اطمینان مطلوب باعث شده این قطعه همچنان در بسیاری از تجهیزات صنعتی و الکترونیکی مورد استفاده قرار گیرد
