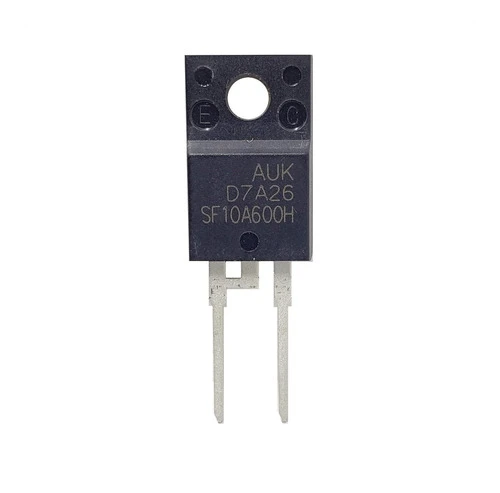

SF10A600HPI دوبل دیود 10A600 DIP
دیود SF10A600HPI
یک دیود یکسوساز قدرت فوق سریع (Ultrafast Recovery) با ولتاژ معکوس تکرارشونده 600 ولت و جریان نامی 10 آمپر است. این قطعه از نوع دیود دوگانه با کاتد مشترک بوده و برای مدارهایی طراحی شده است که در کنار تحمل ولتاژ و جریان مناسب، به سرعت بازیابی بالا نیاز دارند.
ساختار دوگانه این قطعه باعث می‌شود بتوان از دو دیود داخلی در مدارهای یکسوسازی و سوئیچینگ استفاده کرد. علاوه بر این، زمان بازیابی معکوس بسیار کوتاه، تلفات سوئیچینگ را کاهش می‌دهد. به همین دلیل، SF10A600HPI در منابع تغذیه سوئیچینگ، مبدل‌های قدرت و مدارهای یکسوسازی فرکانس بالا کاربرد دارد.
مشخصات فنی SF10A600HPI
| ویژگی |
مشخصات |
| شماره قطعه |
SF10A600HPI |
| نوع قطعه |
دیود یکسوساز فوق سریع |
| ساختار |
دیود دوگانه |
| نوع اتصال |
کاتد مشترک |
| ولتاژ معکوس |
600V |
| جریان نامی |
10A |
| زمان بازیابی معکوس |
کمتر از 30ns در نسخه دیتاشیت مورد بررسی |
| نوع پکیج |
O-220F-3L / TO-220F سه پایه |
| تعداد دیود داخلی |
2 |
| پایه 1 |
آند |
| پایه 2 |
کاتد مشترک |
| پایه 3 |
آند |
| کاربرد اصلی |
یکسوسازی و سوئیچینگ سریع |
در منابع دیتاشیتی، برای SF10A600HPI زمان بازیابی معکوس کمتر از 30ns ذکر شده و اتصال پایه‌ها نیز به صورت آند، کاتد مشترک، آند ارائه شده است.
عملکرد دیود SF10A600HPI
مهم‌ترین ویژگی SF10A600HPI سرعت بالای بازیابی آن است. در یک دیود معمولی، هنگام خاموش شدن، مقداری جریان معکوس برای مدت مشخصی عبور می‌کند. این جریان می‌تواند باعث افزایش تلفات و ایجاد نویز در مدار شود. در مقابل، دیودهای Ultrafast مانند SF10A600HPI زمان بازیابی بسیار کوتاهی دارند.
بنابراین، این قطعه برای مدارهایی که در آن‌ها فرکانس سوئیچینگ بالاتر است، گزینه مناسبی محسوب می‌شود. علاوه بر این، کاهش زمان بازیابی می‌تواند به کاهش تلفات سوئیچینگ و افزایش راندمان مدار کمک کند.
ساختار دوگانه و کاتد مشترک
SF10A600HPI از دو دیود داخلی تشکیل شده است که کاتد آن‌ها به یکدیگر متصل است. در نتیجه، سه پایه قطعه شامل دو آند مستقل و یک کاتد مشترک می‌شود.
این ساختار در مدارهای یکسوساز و منابع تغذیه بسیار کاربردی است. همچنین، استفاده از یک قطعه دوگانه می‌تواند نسبت به استفاده از دو دیود جداگانه، فضای کمتری روی برد اشغال کند و طراحی مدار را ساده‌تر کند.
ترتیب پایه‌ها:
| پایه |
اتصال |
| پایه 1 |
آند دیود اول |
| پایه 2 |
کاتد مشترک |
| پایه 3 |
آند دیود دوم |
به همین دلیل، هنگام جایگزینی این قطعه باید علاوه بر ولتاژ و جریان، به آرایش پایه‌ها نیز توجه کنید. 10A600
کاربردهای SF10A600HPI
این دیود فوق سریع در مدارهای مختلف قدرت مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:
- منابع تغذیه سوئیچینگ یا SMPS
- مدارهای یکسوساز سریع
- مبدل‌های DC-DC
- مدارهای اینورتر
- مدارهای Freewheeling
- مدارهای Snubber
- تجهیزات الکترونیکی قدرت
- مدارهای سوئیچینگ فرکانس بالا
- یکسوسازی ثانویه منابع تغذیه
همچنین، منابع فنی این خانواده استفاده در High Speed Switching and Rectification، منابع تغذیه سوئیچینگ و مدارهای Freewheeling و Snubber را به‌عنوان کاربردهای اصلی معرفی می‌کنند.
مزایای SF10A600HPI
یکی از مزیت‌های مهم این قطعه، ولتاژ معکوس 600 ولت است. بنابراین، امکان استفاده از آن در بسیاری از مدارهای قدرت با ولتاژ بالا وجود دارد.
از طرف دیگر، جریان نامی 10 آمپر برای بسیاری از منابع تغذیه و مبدل‌های توان مناسب است. در کنار این ویژگی، زمان بازیابی بسیار سریع باعث می‌شود قطعه برای مدارهایی که با سوئیچینگ سریع کار می‌کنند، انتخاب مناسبی باشد.
علاوه بر این، ساختار دوگانه با کاتد مشترک باعث می‌شود بتوان دو مسیر یکسوسازی را با یک قطعه پیاده‌سازی کرد. در نتیجه، تعداد قطعات و فضای مورد نیاز روی برد کاهش پیدا می‌کند.
تفاوت SF10A600HPI و SF10A600H
مدل SF10A600H نیز یک دیود Ultrafast با ولتاژ 600 ولت و جریان 10 آمپر است؛ با این حال، ساختار آن با SF10A600HPI یکسان نیست.
SF10A600H به صورت یک دیود فوق سریع عرضه می‌شود، در حالی که SF10A600HPI یک دیود دوگانه با کاتد مشترک است. بنابراین، هنگام انتخاب جایگزین نباید فقط مقدار 600V و 10A را بررسی کرد. آرایش داخلی و تعداد دیودها نیز اهمیت زیادی دارد. 10A600
نکات مهم هنگام تعویض SF10A600HPI
هنگام جایگزینی این قطعه، ابتدا باید ولتاژ معکوس و جریان مورد نیاز مدار را بررسی کنید. سپس، سرعت بازیابی و نوع ساختار داخلی را نیز مقایسه کنید.
از طرف دیگر، پین‌آوت اهمیت بسیار زیادی دارد. SF10A600HPI دارای دو آند و یک کاتد مشترک است؛ بنابراین، دیودی با پکیج مشابه اما آرایش پایه متفاوت، لزوماً جایگزین مستقیم آن نیست.
همچنین، در مدارهای جریان بالا باید دفع حرارت و شرایط نصب قطعه را در نظر گرفت. در نتیجه، انتخاب جایگزین مناسب باید بر اساس مجموعه‌ای از پارامترهای الکتریکی و مکانیکی انجام شود.
جمع‌بندی
SF10A600HPI یک دیود یکسوساز فوق سریع دوگانه با ولتاژ 600 ولت و جریان 10 آمپر است. ساختار کاتد مشترک، زمان بازیابی کوتاه و قابلیت کار در مدارهای سوئیچینگ، این قطعه را برای منابع تغذیه و تجهیزات الکترونیکی قدرت مناسب می‌کند.
به‌طور کلی، SF10A600HPI برای SMPS، مبدل‌های DC-DC، اینورترها، مدارهای Freewheeling و یکسوسازی سریع گزینه‌ای کاربردی است. با این حال، هنگام خرید یا جایگزینی باید حتماً پسوند دقیق قطعه و آرایش پایه‌ها را بررسی کنید؛ زیرا مدل‌های مختلف خانواده SF10A600 مشخصات و ساختار متفاوتی دارند. 10A600
