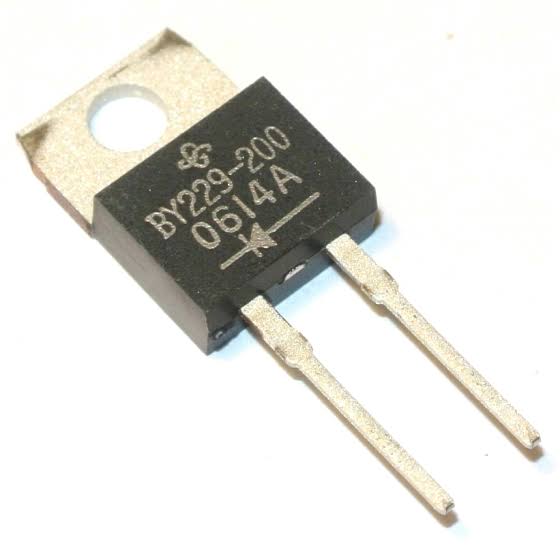

BY229-200 دیود DIP
دیود BY229-200
BY229-200 یک دیود یکسوساز سریع از خانواده BY229 است که برای مدارهای قدرت و کاربردهای سوئیچینگ طراحی شده است. این قطعه با ولتاژ معکوس تکرارشونده 200 ولت، جریان متوسط تا 8 آمپر و ویژگی Soft Recovery، گزینه‌ای مناسب برای مدارهایی است که به بازیابی سریع و کنترل‌شده نیاز دارند.
ساختار این دیود بر پایه فناوری Glass-Passivated Double-Diffused ساخته شده است. همچنین، سازنده ویژگی‌هایی مانند افت ولتاژ مستقیم پایین، سوئیچینگ سریع و بازیابی نرم را برای این خانواده در نظر گرفته است. بنابراین، BY229-200 می‌تواند در منابع تغذیه سوئیچینگ، تلویزیون، مانیتور و مدارهای یکسوسازی قدرت مورد استفاده قرار گیرد.
مشخصات فنی BY229-200
| ویژگی |
مشخصات |
| شماره قطعه |
BY229-200 |
| نوع قطعه |
دیود یکسوساز سریع |
| فناوری |
Glass-Passivated Double-Diffused |
| ولتاژ معکوس تکرارشونده VRRM |
200V |
| ولتاژ معکوس غیرتکراری VRSM |
200V |
| ولتاژ کاری معکوس VRWM |
150V |
| ولتاژ معکوس پیوسته VR |
150V |
| جریان متوسط IF(AV) |
8A |
| جریان RMS |
11A |
| جریان پیک تکرارشونده IFRM |
16A |
| جریان هجومی IFSM |
60A در 10ms |
| جریان هجومی IFSM |
66A در 8.3ms |
| زمان بازیابی معکوس trr |
حداکثر 135ns |
| زمان بازیابی تیپیک |
حدود 100ns |
| Reverse Recovery Charge |
حداکثر 0.7µC |
| افت ولتاژ مستقیم VF |
حداکثر 1.85V در IF=20A |
| دمای کاری پیوند |
حداکثر 150°C |
| دمای ذخیره‌سازی |
-40 تا +150°C |
| مقاومت حرارتی Junction-to-Mounting Base |
حداکثر 2°C/W |
| پکیج |
SOD59 / TO-220AC |
| تعداد پایه |
2 |
| پایه 1 |
کاتد |
| پایه 2 |
آند |
مقادیر فوق مربوط به مشخصات سری BY229 هستند و برای مدل BY229-200 مقدار ولتاژ 200V اعمال می‌شود. جریان متوسط 8A نیز در شرایط حرارتی مشخص دیتاشیت تعریف شده است.
عملکرد و سرعت بازیابی BY229-200
یکی از ویژگی‌های اصلی BY229-200، بازیابی سریع و نرم آن است. هنگام خاموش شدن یک دیود در مدارهای سوئیچینگ، جریان معکوس کوتاهی ایجاد می‌شود. اگر این جریان به‌درستی کنترل نشود، می‌تواند باعث افزایش تلفات و ایجاد نویز در مدار شود.
در این مدل، زمان بازیابی معکوس حداکثر 135 نانوثانیه اعلام شده است. علاوه بر این، ویژگی Soft Recovery باعث می‌شود تغییر جریان معکوس به شکل کنترل‌شده‌تری انجام شود. در نتیجه، این قطعه برای بسیاری از مدارهای سوئیچینگ نسبت به دیودهای یکسوساز معمولی عملکرد مناسب‌تری دارد.
ولتاژ و جریان BY229-200
این مدل دارای VRRM برابر 200 ولت است؛ بنابراین مدار نباید ولتاژ معکوس تکرارشونده‌ای بالاتر از این مقدار به دیود اعمال کند.
از طرف دیگر، جریان متوسط مجاز 8 آمپر در شرایط مشخص دیتاشیت است. البته این مقدار به دمای پایه نصب و شرایط خنک‌کاری وابسته است. بنابراین، هنگام استفاده در جریان‌های بالا باید مسیر حرارتی مناسبی برای قطعه در نظر بگیرید.
همچنین، جریان هجومی غیرتکراری قطعه می‌تواند در شرایط مشخص به 60 آمپر برای پالس 10 میلی‌ثانیه‌ای برسد. این مقدار فقط برای شرایط گذرا و غیرتکراری معتبر است و نباید به‌عنوان جریان کاری دائمی در نظر گرفته شود.
افت ولتاژ مستقیم
افت ولتاژ مستقیم یکی دیگر از پارامترهای مهم این دیود است. دیتاشیت مقدار حداکثر 1.85 ولت در جریان 20 آمپر را مشخص می‌کند.
بنابراین، در جریان‌های بالا باید تلفات هدایتی را در محاسبات حرارتی مدار لحاظ کنید. به‌طور کلی، هرچه جریان افزایش پیدا کند، توان تلفاتی دیود نیز بیشتر می‌شود. به همین دلیل، انتخاب هیت‌سینک و طراحی مناسب مسیر انتقال حرارت اهمیت دارد.
کاربردهای BY229-200
این دیود برای کاربردهای مختلف الکترونیک قدرت و سوئیچینگ استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:
- منابع تغذیه سوئیچینگ
- مدارهای SMPS
- مدارهای یکسوساز سریع
- تلویزیون‌های قدیمی
- مانیتورها
- مبدل‌های DC-DC
- اینورترها
- مدارهای Freewheeling
- مدارهای Chopper
- مدارهای تبدیل توان
- مدارهای سوئیچینگ قدرت
سازنده سری BY229 را برای تلویزیون، مانیتور و منابع تغذیه سوئیچینگ معرفی کرده است. همچنین منابع فنی این خانواده، استفاده در اینورترها، مبدل‌ها و مدارهای Freewheeling را نیز ذکر می‌کنند.
پکیج و پایه‌های BY229-200
BY229-200 در پکیج SOD59 یا TO-220AC قرار دارد. این پکیج دو پایه اصلی دارد و زبانه فلزی نیز به کاتد متصل است.
| پایه |
اتصال |
| پایه 1 |
Cathode |
| پایه 2 |
Anode |
| زبانه فلزی |
Cathode |
بنابراین، هنگام نصب قطعه باید به اتصال زبانه فلزی توجه کنید. همچنین، اگر از هیت‌سینک فلزی مشترک استفاده می‌کنید، باید اتصال الکتریکی بدنه به کاتد را در طراحی مدار در نظر بگیرید.
مزایا
BY229-200 چند ویژگی مهم را در یک قطعه ارائه می‌دهد. نخست، ولتاژ 200 ولت امکان استفاده از آن را در بسیاری از مدارهای قدرت فراهم می‌کند. علاوه بر این، جریان متوسط 8 آمپر برای کاربردهای یکسوسازی و سوئیچینگ مناسب است.
از طرف دیگر، ویژگی Soft Recovery باعث می‌شود عملکرد دیود هنگام خاموش شدن کنترل‌شده‌تر باشد. بنابراین، در مدارهایی که کاهش نویز و تلفات بازیابی اهمیت دارد، این ویژگی می‌تواند مفید باشد.
همچنین، پکیج TO-220AC امکان نصب مناسب روی هیت‌سینک را فراهم می‌کند. در نتیجه، می‌توان از این دیود در مدارهایی با توان بالاتر نیز استفاده کرد؛ البته به شرط رعایت محدودیت‌های حرارتی.
تفاوت BY229-200 با BY229-400
خانواده BY229 شامل مدل‌های مختلفی مانند BY229-200، BY229-400، BY229-600 و BY229-800 است. تفاوت اصلی این مدل‌ها در ولتاژ معکوس قابل تحمل آن‌هاست.
برای مثال، BY229-200 دارای VRRM برابر 200V است، در حالی که BY229-400 می‌تواند 400V را تحمل کند. بنابراین، در زمان انتخاب جایگزین نباید تنها جریان را بررسی کرد؛ بلکه ولتاژ معکوس، زمان بازیابی و پین‌آوت نیز باید با مدار مطابقت داشته باشند.
جایگزین BY229-200
برای انتخاب جایگزین مناسب، بهتر است چند پارامتر اصلی را هم‌زمان مقایسه کنید. VRRM، IF(AV)، IFSM، trr، VF، پکیج و پین‌آوت مهم‌ترین موارد هستند.
همچنین، اگر قطعه در یک منبع تغذیه سوئیچینگ یا مدار فرکانس بالا استفاده می‌شود، زمان بازیابی اهمیت ویژه‌ای دارد. بنابراین، جایگزینی BY229-200 با یک دیود معمولی 200 ولت و 8 آمپر لزوماً نتیجه مناسبی ایجاد نمی‌کند.
از طرف دیگر، مدل‌های BY229-200 از برندهای مختلف مانند Philips/NXP، Vishay و برخی تولیدکنندگان دیگر در بازار دیده می‌شوند. بنابراین، هنگام خرید باید برند و دیتاشیت همان سازنده را نیز بررسی کرد.
جمع‌بندی
BY229-200 یک دیود یکسوساز سریع و Soft-Recovery با ولتاژ معکوس تکرارشونده 200 ولت و جریان متوسط 8 آمپر است. این قطعه در پکیج TO-220AC / SOD59 قرار دارد و برای مدارهای قدرت و سوئیچینگ طراحی شده است.
زمان بازیابی حداکثر 135ns، جریان هجومی 60A و ساختار بازیابی نرم باعث می‌شوند این دیود برای SMPS، اینورتر، مبدل‌های قدرت، مدارهای Freewheeling و یکسوسازی سریع مناسب باشد.
در نهایت، هنگام انتخاب یا جایگزینی BY229-200 باید علاوه بر ولتاژ و جریان، به trr، افت ولتاژ مستقیم، شرایط حرارتی و پین‌آوت نیز توجه کنید.
