BSM15GD120DN2 ماژول آی جی بی تی IGBT
خرید ماژول IGBT BSM15GD120DN2 | ماژول 1200V 15A Eupec (Infineon)

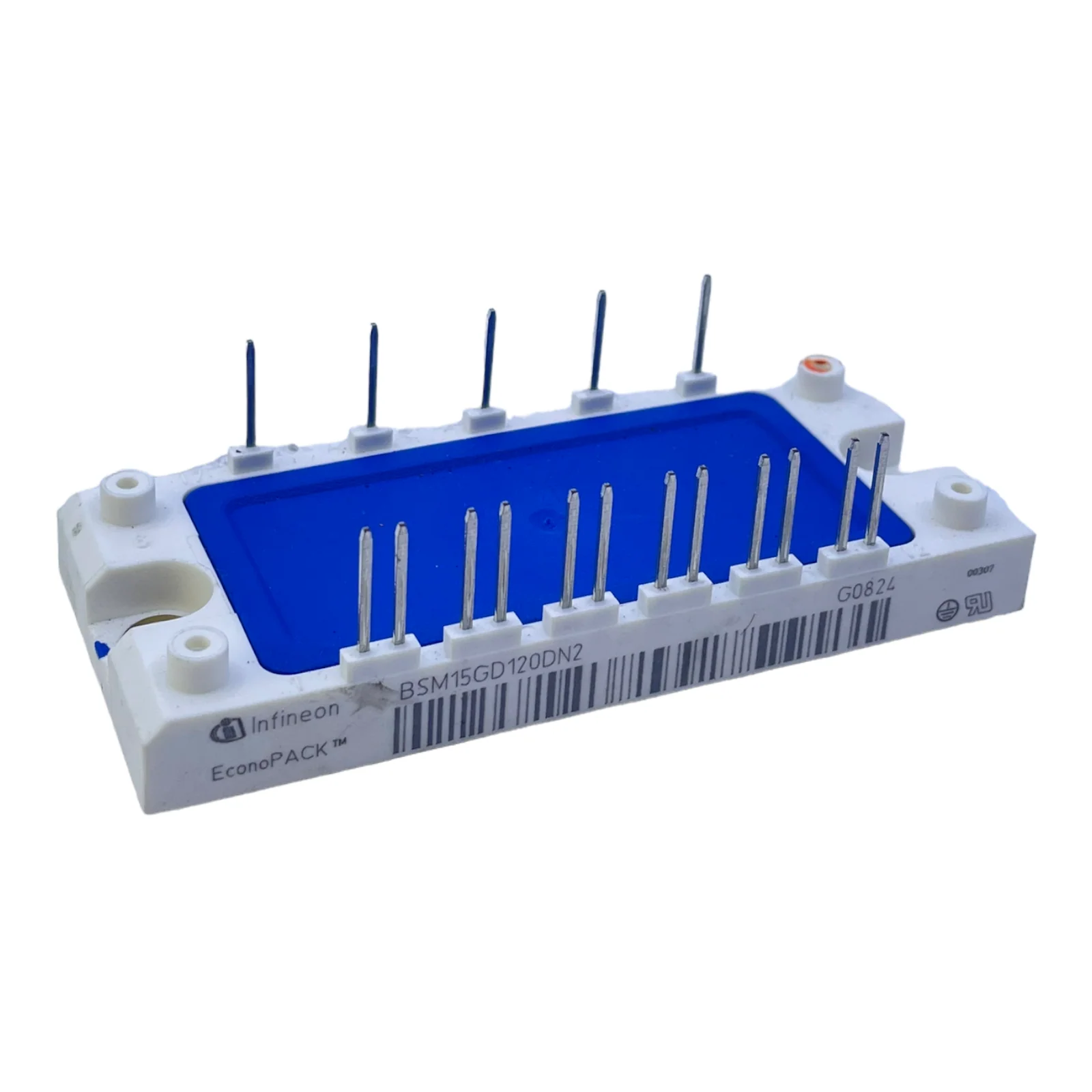

معرفی ماژول BSM15GD120DN2
ماژول BSM15GD120DN2 یکی از قطعات قدرت صنعتی شرکت Eupec (Infineon Technologies) است که به‌صورت IGBT شش‌تایی (Six-Pack) طراحی شده است. این ماژول برای ساخت اینورترهای سه‌فاز و سیستم‌های کنترل توان استفاده می‌شود و شامل شش IGBT به همراه دیودهای هرزگرد سریع داخلی است.
ساختار یکپارچه این ماژول باعث کاهش تعداد قطعات مدار، ساده‌تر شدن طراحی برد قدرت و افزایش قابلیت اطمینان سیستم می‌شود. این ویژگی در تجهیزات صنعتی که نیاز به عملکرد پایدار دارند اهمیت زیادی دارد.
مشخصات فنی BSM15GD120DN2
این ماژول دارای ولتاژ کاری 1200 ولت و جریان نامی 15 آمپر است. طراحی آن به گونه‌ای است که برای کاربردهای توان متوسط و فرکانس سوئیچینگ صنعتی مناسب باشد.
| ویژگی |
مقدار |
| مدل |
BSM15GD120DN2 |
| سازنده |
Eupec / Infineon |
| نوع |
IGBT Six-Pack |
| ولتاژ کلکتور-امیتر |
1200V |
| جریان نامی |
15A |
| جریان پیک |
~30A |
| دیود داخلی |
دارد (Fast Recovery) |
| ولتاژ ایزولاسیون |
2500VAC |
| پکیج |
ECONOPACK 2 |
| دمای کاری |
تا 150°C |
ساختار داخلی و عملکرد
این ماژول شامل سه بازوی نیم‌پل است که هر بازو از دو IGBT تشکیل شده است. به همین دلیل می‌تواند به‌صورت مستقیم در مدارهای اینورتر سه‌فاز (AC Drive) استفاده شود.
وجود دیودهای هرزگرد داخلی باعث می‌شود جریان برگشتی بارهای القایی مانند موتورهای الکتریکی به‌صورت ایمن تخلیه شود و از آسیب به ترانزیستورها جلوگیری گردد.
کاربردهای BSM15GD120DN2
این ماژول در طیف گسترده‌ای از تجهیزات صنعتی استفاده می‌شود:
- اینورترهای کنترل دور موتور (VFD)
- سروو درایوها
- منابع تغذیه صنعتی سوئیچینگ
- UPS صنعتی
- ماشین‌آلات CNC
- سیستم‌های اتوماسیون صنعتی
- تجهیزات حمل‌ونقل الکتریکی سبک
مزایا و ویژگی‌ها
ماژول BSM15GD120DN2 به دلیل طراحی صنعتی خود مزایای زیادی دارد:
- طراحی یکپارچه Six-Pack برای سه‌فاز کامل
- کاهش تعداد قطعات در مدار قدرت
- راندمان بالا و تلفات سوئیچینگ پایین
- نصب آسان روی هیت‌سینک
- ایزولاسیون الکتریکی مناسب
- افزایش طول عمر سیستم
نکات مهم در استفاده
در هنگام استفاده از این ماژول رعایت چند نکته ضروری است:
- انتخاب صحیح درایور گیت (Gate Driver)
- استفاده از هیت‌سینک استاندارد
- استفاده از خمیر سیلیکون با کیفیت
- رعایت حفاظت اضافه‌جریان و اتصال کوتاه
- طراحی صحیح مدار چاپی قدرت
جمع‌بندی
ماژول BSM15GD120DN2 یک IGBT صنعتی قابل اعتماد برای کاربردهای سه‌فاز است که با ولتاژ 1200 ولت و جریان 15 آمپر، گزینه‌ای مناسب برای اینورترها و سیستم‌های کنترل موتور محسوب می‌شود. کیفیت ساخت بالا و طراحی یکپارچه آن باعث شده در بسیاری از تجهیزات صنعتی مورد استفاده قرار گیرد.
