BDP953 ترانزیستور SMD
BDP953؛ ترانزیستور قدرت NPN با ولتاژ 100 ولت و جریان 3 آمپر

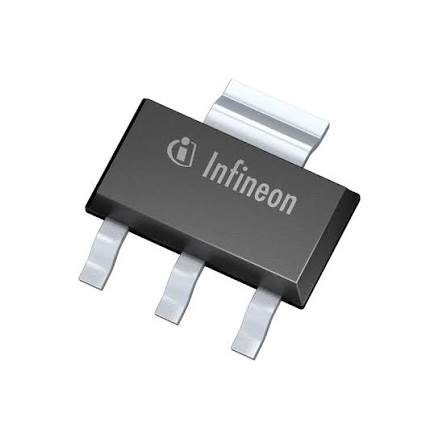

یک ترانزیستور قدرت NPN از خانواده ترانزیستورهای سیلیکونی شرکت Infineon است که برای مدارهای درایور صوتی، طبقات خروجی، تقویت‌کننده‌ها و کاربردهای عمومی الکترونیک طراحی شده است. این قطعه در پکیج SOT-223 قرار می‌گیرد و به دلیل جریان کلکتور مناسب، بهره جریان بالا و ولتاژ کاری قابل توجه، برای بسیاری از مدارهای تقویت و سوئیچینگ گزینه مناسبی محسوب می‌شود.
ولتاژ Collector-Emitter این ترانزیستور حداکثر 100 ولت است و جریان کلکتور آن به 3 آمپر می‌رسد. علاوه بر این، توان تلفاتی حداکثر 5 وات امکان استفاده از آن را در مدارهای قدرت سبک و متوسط فراهم می‌کند. فرکانس گذار 100 مگاهرتز نیز نشان می‌دهد که BDP953 می‌تواند در برخی مدارهای فرکانس بالاتر عملکرد مناسبی داشته باشد.
مشخصات فنی BDP953
| ویژگی |
مشخصات |
| شماره فنی |
BDP953 |
| نوع قطعه |
ترانزیستور BJT قدرت |
| نوع ترانزیستور |
NPN |
| سازنده |
Infineon / Siemens |
| ولتاژ Collector-Emitter (VCEO) |
100V |
| ولتاژ Collector-Base (VCBO) |
120V |
| ولتاژ Emitter-Base (VEBO) |
5V |
| جریان کلکتور (IC) |
3A |
| جریان کلکتور پالسی (ICM) |
حدود 5A |
| بهره جریان DC (hFE) |
تا 475، بسته به شرایط کاری |
| VCE(sat) |
حداکثر 0.5V |
| VBE(sat) |
حداکثر 1.3V |
| فرکانس گذار (fT) |
100MHz |
| توان تلفاتی (Ptot) |
5W |
| دمای کاری پیوند |
حدود 65- تا 150+ °C |
| پکیج |
SOT-223 |
| نوع نصب |
SMD |
کاربردهای BDP953
ساختار این ترانزیستور برای استفاده در مدارهای درایور و طبقات خروجی طراحی شده است. بنابراین، یکی از کاربردهای اصلی آن در مدارهای تقویت‌کننده و تجهیزات صوتی قرار دارد.
مدارهای تقویت‌کننده صوتی
BDP953 می‌تواند در بخش‌های درایور و خروجی تقویت‌کننده‌های صوتی مورد استفاده قرار گیرد. بهره جریان مناسب باعث می‌شود ترانزیستور بتواند جریان موردنیاز طبقات بعدی را تأمین کند.
مدارهای درایور
در مدارهایی که به یک ترانزیستور NPN با جریان کلکتور مناسب نیاز دارند، این مدل می‌تواند گزینه قابل بررسی باشد. همچنین، ولتاژ 100 ولتی آن امکان استفاده در مدارهای درایور با ولتاژ نسبتاً بالا را فراهم می‌کند.
مدارهای سوئیچینگ
از طرف دیگر، BDP953 در برخی مدارهای سوئیچینگ عمومی نیز کاربرد دارد. با این حال، برای سوئیچینگ فرکانس بالا باید زمان‌های روشن و خاموش شدن و شرایط واقعی مدار بررسی شود.
مزایای BDP953
یکی از ویژگی‌های مهم BDP953، ترکیب ولتاژ کاری 100 ولت با جریان کلکتور 3 آمپر است. در نتیجه، این ترانزیستور برای مدارهای قدرت سبک و متوسط گزینه مناسبی محسوب می‌شود.
علاوه بر این، مقدار hFE می‌تواند تا حدود 475 برسد؛ بنابراین در شرایط مناسب، جریان بیس نسبتاً کمتری برای کنترل جریان کلکتور موردنیاز خواهد بود.
پکیج SOT-223 نیز فضای کمی روی برد اشغال می‌کند. همچنین، این پکیج امکان انتقال حرارت مناسبی را در مقایسه با پکیج‌های کوچک‌تر فراهم می‌کند.
بررسی مشخصات الکتریکی
حداکثر ولتاژ VCEO برابر 100 ولت است؛ بنابراین نباید ولتاژ کلکتور به امیتر از محدوده مجاز فراتر رود. از سوی دیگر، مقدار VCBO برابر 120 ولت است و ولتاژ پایه به امیتر نیز نباید از 5 ولت بیشتر شود.
در شرایط تست مشخص‌شده، مقدار VCE(sat) حداکثر حدود 0.5 ولت است. در نتیجه، افت ولتاژ در حالت اشباع می‌تواند نسبتاً پایین باشد و تلفات مدار را کاهش دهد.
فرکانس گذار 100MHz نیز یکی دیگر از مشخصات قابل توجه این مدل است. با این حال، مقدار واقعی سرعت سوئیچینگ به مدار درایو بیس، جریان کاری و شرایط بار بستگی دارد.
پین‌های BDP953
پکیج این مدل SOT-223 چهارپایه است. در نسخه‌های مشخص‌شده توسط Infineon، پایه‌های اصلی به صورت زیر هستند:
| پایه |
اتصال |
| Pin 1 |
Base |
| Pin 2 |
Collector |
| Pin 3 |
Emitter |
| Pin 4 |
Collector |
وجود دو پایه برای کلکتور به دفع حرارت و اتصال مناسب‌تر کلکتور در ساختار SOT-223 کمک می‌کند. با این حال، هنگام تعویض قطعه باید چیدمان پایه‌ها با نمونه موردنظر تطبیق داده شود.
جایگزین BDP953
برای انتخاب جایگزین، فقط NPN بودن قطعه کافی نیست. ابتدا باید VCEO، IC، hFE، VCE(sat)، توان تلفاتی، فرکانس گذار و پکیج بررسی شوند.
برخی ترانزیستورهای نزدیک ممکن است از نظر کاربرد قابل مقایسه باشند؛ اما جایگزینی مستقیم بدون بررسی مشخصات توصیه نمی‌شود. مخصوصاً در مدارهای صوتی، مشخصات بهره و فرکانس گذار اهمیت زیادی دارند.
وضعیت تولید BDP953
این مدل در منابع فعلی Infineon در وضعیت End of Life / Discontinued قرار گرفته است. بنابراین، هنگام خرید باید به اصالت قطعه و وضعیت موجودی توجه بیشتری داشت. همچنین نمونه‌های قدیمی موجود در بازار ممکن است از نظر تاریخ تولید متفاوت باشند.
برای تعمیر تجهیزات قدیمی، استفاده از نمونه اصلی BDP953 می‌تواند بهترین انتخاب باشد؛ در مقابل، برای طراحی جدید بهتر است قطعات جایگزین فعال و موجود نیز بررسی شوند.
جمع‌بندی
BDP953 یک ترانزیستور قدرت NPN با ولتاژ 100 ولت و جریان کلکتور 3 آمپر است که بیشتر در مدارهای درایور، طبقات خروجی، تقویت‌کننده‌های صوتی و کاربردهای عمومی الکترونیک استفاده می‌شود. پکیج SOT-223، توان تلفاتی 5 وات، بهره جریان بالا و فرکانس گذار 100MHz از ویژگی‌های مهم این محصول هستند.
در نهایت، هنگام خرید یا جایگزینی BDP953 بهتر است علاوه بر مشخصات الکتریکی، وضعیت تولید، نوع پکیج و آرایش پایه‌ها نیز بررسی شود تا قطعه جدید با مدار موردنظر سازگاری کامل داشته باشد.
