50RIA120 تریستور پیچی
50RIA120؛ تریستور قدرت 50 آمپر و 1200 ولت

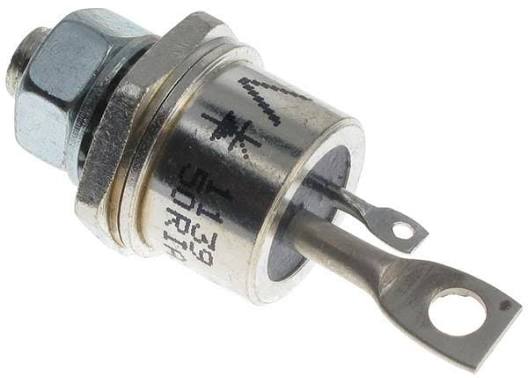

50RIA120 یک تریستور قدرت یا SCR از خانواده 50RIA شرکت Vishay است که برای مدارهای کنترل توان، یکسوسازی کنترل‌شده و تجهیزات صنعتی طراحی شده است. این قطعه از نوع Stud Mount است و در پکیج TO-208AC (TO-65) قرار می‌گیرد. جریان متوسط حالت روشن آن 50 آمپر است و ولتاژ تکرارشونده در حالت قطع و معکوس به 1200 ولت می‌رسد. همچنین جریان RMS حالت روشن 80 آمپر، قابلیت تحمل جریان هجومی بالا و محدوده دمای پیوند از 40- تا 125+ درجه سانتی‌گراد، این قطعه را برای مدارهای قدرت مناسب می‌کند.
مشخصات فنی 50RIA120
جدول زیر مهم‌ترین مشخصات فنی این تریستور را نشان می‌دهد:
| ویژگی |
مشخصات |
| شماره قطعه |
50RIA120 |
| نوع قطعه |
تریستور SCR |
| سازنده |
Vishay |
| جریان متوسط حالت روشن IT(AV) |
50A |
| جریان RMS حالت روشن IT(RMS) |
80A |
| ولتاژ تکرارشونده VDRM / VRRM |
1200V |
| جریان هجومی ITSM |
1430A در 50Hz |
| جریان هجومی ITSM |
1490A در 60Hz |
| I²t |
10.18 kA²s در 50Hz |
| حداکثر ولتاژ حالت روشن VTM |
1.60V |
| جریان نگهدارنده IH |
200mA |
| حداکثر جریان تحریک گیت IGT |
100mA |
| حداکثر ولتاژ تحریک گیت VGT |
2.5V |
| نوع بازیابی |
Standard Recovery |
| پکیج |
TO-208AC / TO-65 |
| نوع نصب |
Stud Mount |
| دمای کاری پیوند |
40- تا 125+ °C |
| مقاومت حرارتی اتصال به کیس |
0.35 K/W |
| وزن تقریبی |
28 گرم |
| رزوه Stud |
1/4″-28UNF-2A |
اطلاعات دیتاشیت، جریان متوسط 50 آمپر را در شرایط مشخص حرارتی و جریان RMS برابر 80 آمپر را برای این قطعه نشان می‌دهد. همچنین 50RIA120 می‌تواند جریان هجومی بسیار بالایی را برای مدت کوتاه تحمل کند.
کاربردهای 50RIA120
ساختار تریستوری 50RIA120 امکان استفاده از آن را در مدارهایی فراهم می‌کند که در آن‌ها کنترل زمان روشن‌شدن جریان اهمیت دارد. برای مثال، این قطعه در یکسوسازهای کنترل‌شده، کنترل فاز، منابع تغذیه صنعتی و شارژرهای باتری کاربرد دارد.
از طرف دیگر، طراحان تجهیزات کنترل توان می‌توانند از آن در مدارهای کنترل سرعت و توان موتور نیز استفاده کنند. دیتاشیت خانواده 50RIA کاربردهایی مانند مبدل‌ها، مدارهای روشنایی، شارژر باتری و منابع تغذیه تنظیم‌شده را نیز برای این خانواده معرفی می‌کند.
استفاده در کنترل موتور و توان
تریستور با دریافت پالس مناسب روی گیت، از حالت قطع به حالت هدایت وارد می‌شود. به همین دلیل، کنترل زاویه آتش امکان تنظیم توان منتقل‌شده به بار را فراهم می‌کند. این ویژگی در کنترل دور موتور، گرم‌کن‌های صنعتی و برخی تجهیزات قدرت اهمیت زیادی دارد.
مزایای تریستور 50RIA120
یکی از نقاط قوت این مدل، ترکیب جریان کاری 50 آمپر و ولتاژ 1200 ولت است. علاوه بر این، قابلیت تحمل جریان هجومی بالا باعث می‌شود قطعه در برابر پالس‌های جریان کوتاه‌مدت عملکرد مناسبی داشته باشد.
پکیج Stud نیز اتصال مکانیکی و حرارتی مناسبی را در تجهیزات صنعتی فراهم می‌کند. برای دستیابی به عملکرد حرارتی مطلوب، نصب صحیح قطعه روی هیت‌سینک اهمیت زیادی دارد. مقاومت حرارتی اتصال به کیس در مشخصات این مدل حدود 0.35 K/W اعلام شده است.
تفاوت 50RIA120 با تریستورهای مشابه
در خانواده 50RIA، عدد انتهایی مدل نشان‌دهنده رده ولتاژی قطعه است. بنابراین هنگام انتخاب مدل جایگزین باید علاوه بر جریان، VDRM و VRRM را نیز بررسی کنید.
برای نمونه، نسخه‌های مختلف این خانواده با ولتاژهای 600، 800، 1000 و 1200 ولت وجود دارند. در نتیجه، جایگزینی یک مدل با ولتاژ پایین‌تر برای مدار 1200 ولتی انتخاب مناسبی نیست.
نکات مهم هنگام خرید و نصب
هنگام خرید 50RIA120، علاوه بر شماره فنی، نوع پکیج و مشخصات الکتریکی را بررسی کنید. نمونه اصلی این قطعه از نوع Stud Mount است و نحوه اتصال آن با تریستورهای معمولی پایه‌دار تفاوت دارد.
همچنین استفاده از هیت‌سینک مناسب، اعمال گشتاور صحیح روی Stud و استفاده از سطح تماس مناسب می‌تواند به انتقال بهتر حرارت کمک کند. برای مدارهایی با جریان بالا، طراحی مسیرهای جریان و حفاظت در برابر جریان هجومی نیز اهمیت زیادی دارد.
جمع‌بندی
50RIA120 یک تریستور SCR قدرت 50 آمپر و 1200 ولت از خانواده Vishay 50RIA است که برای کاربردهای صنعتی و کنترل توان گزینه مناسبی محسوب می‌شود. جریان RMS برابر 80 آمپر، جریان هجومی بسیار بالا، پکیج TO-208AC و ساختار Stud Mount از ویژگی‌های مهم آن هستند. این قطعه در مبدل‌ها، یکسوسازهای کنترل‌شده، شارژرها، کنترل فاز و مدارهای کنترل موتور کاربرد دارد.
