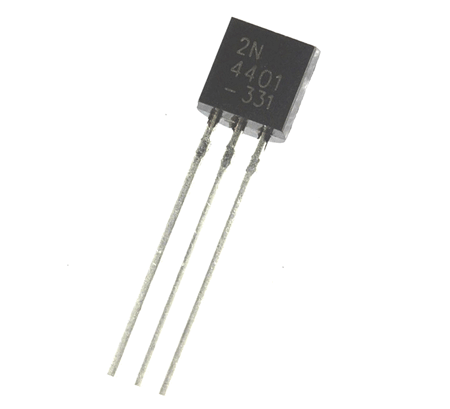

2N4401 ترانزیستور 4401 DIP
مشخصات، کاربرد و خرید ترانزیستور 2N4401
2N4401 یک ترانزیستور دوقطبی NPN همه‌منظوره (General Purpose NPN Transistor) است که برای تقویت سیگنال و سوئیچینگ در مدارهای الکترونیکی طراحی شده است. این قطعه به دلیل سرعت مناسب، توانایی تحمل جریان نسبتاً بالا و قیمت اقتصادی، در تجهیزات صنعتی، آموزشی و پروژه‌های الکترونیکی کاربرد گسترده‌ای دارد.
مشخصات فنی 2N4401
ترانزیستور دارای مشخصات زیر است:
- نوع قطعه: NPN Bipolar Junction Transistor (BJT)
- حداکثر ولتاژ کلکتور به امیتر (VCEO): 40 ولت
- حداکثر ولتاژ کلکتور به بیس (VCBO): 60 ولت
- حداکثر جریان کلکتور (IC): 600 میلی‌آمپر
- توان تلفاتی: 625 میلی‌وات
- بهره جریان (hFE): تا 300
- فرکانس گذار (fT): حدود 250 مگاهرتز
- پکیج: TO-92
- دمای کاری: 65- تا 150+ درجه سانتی‌گراد
ویژگی‌های کلیدی 2N4401
مناسب برای سوئیچینگ و تقویت سیگنال
می‌تواند هم در مدارهای تقویت‌کننده و هم در مدارهای سوئیچینگ مورد استفاده قرار گیرد و عملکرد پایداری ارائه دهد.
تحمل جریان مناسب
این ترانزیستور قابلیت عبور جریان تا 600 میلی‌آمپر را دارد و برای راه‌اندازی رله‌ها، LEDهای پرقدرت و بارهای سبک تا متوسط مناسب است.
فرکانس کاری بالا
فرکانس گذار حدود 250 مگاهرتز باعث شده است که 2N4401 در مدارهای فرکانس بالا و مخابراتی نیز قابل استفاده باشد.
کاربردهای 2N4401
ترانزیستور در بسیاری از مدارهای الکترونیکی استفاده می‌شود:
- مدارهای سوئیچینگ
- تقویت‌کننده‌های سیگنال
- راه‌اندازی رله
- کنترل LED
- پروژه‌های آردوینو و میکروکنترلر
- مدارهای مخابراتی
- تجهیزات صنعتی
- نوسان‌سازها و تایمرها
مزایای استفاده از 2N4401
استفاده از مزایای متعددی دارد:
- قیمت مناسب
- دسترسی آسان در بازار
- قابلیت اطمینان بالا
- سرعت سوئیچینگ مناسب
- توانایی تحمل جریان نسبتاً بالا
- مناسب برای کاربردهای عمومی و صنعتی
معادل‌ها و جایگزین‌های 2N4401
در برخی کاربردها می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:
- 2N2222
- PN2222A
- BC337
- S8050
- 2N3904 (برای جریان‌های کمتر)
پیش از جایگزینی، مشخصات جریان، ولتاژ و آرایش پایه‌ها بررسی شود.
جمع‌بندی
یک ترانزیستور NPN همه‌منظوره با ولتاژ کاری 40 ولت و جریان 600 میلی‌آمپر است که در مدارهای تقویت‌کننده و سوئیچینگ کاربرد فراوانی دارد. قیمت اقتصادی، عملکرد پایدار و قابلیت استفاده در طیف گسترده‌ای از پروژه‌های الکترونیکی، این قطعه را به یکی از ترانزیستورهای محبوب بازار تبدیل کرده است 4401
