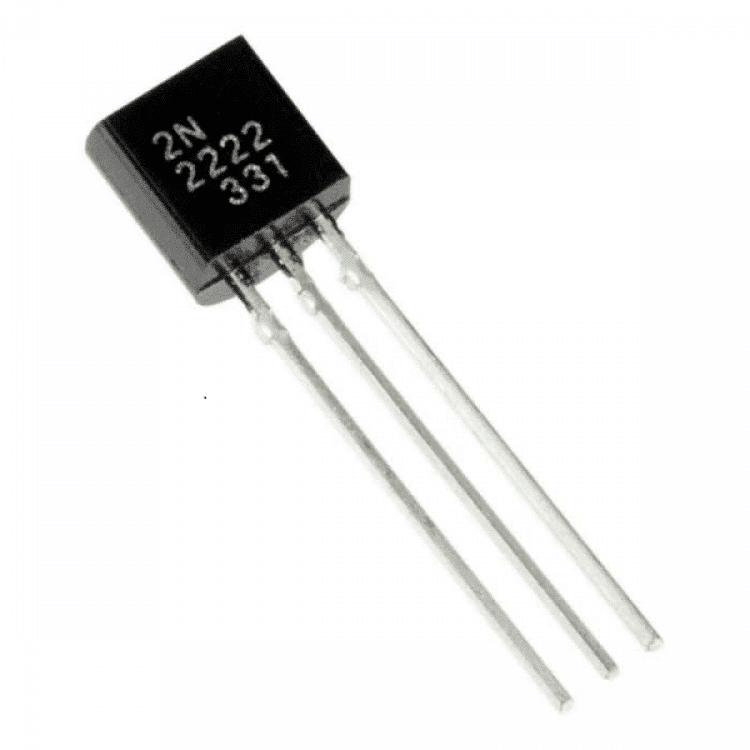

2N2222 ترانزیستور 2222 DIP
مشخصات، کاربرد و خرید ترانزیستور 2N2222
یک ترانزیستور دوقطبی NPN پرکاربرد است که برای تقویت سیگنال و سوئیچینگ در مدارهای الکترونیکی طراحی شده است. این ترانزیستور به دلیل سرعت سوئیچینگ بالا، قابلیت تحمل جریان مناسب و قیمت اقتصادی، در پروژه‌های آموزشی، صنعتی و تجاری کاربرد گسترده‌ای دارد.
مشخصات فنی 2N2222
ترانزیستور 2N2222 دارای مشخصات زیر است:
- نوع قطعه: NPN Bipolar Junction Transistor (BJT)
- حداکثر ولتاژ کلکتور به امیتر (VCEO): 40 ولت
- حداکثر جریان کلکتور (IC): 800 میلی‌آمپر
- توان تلفاتی: حدود 500 میلی‌وات
- فرکانس گذار (fT): حدود 250 مگاهرتز
- بهره جریان (hFE): 75 تا 300
- پکیج: TO-18 یا TO-92 (بسته به سازنده)
- دمای کاری: 55- تا 150+ درجه سانتی‌گراد
ویژگی‌های کلیدی 2N2222
قابلیت سوئیچینگ سریع
یکی از مهم‌ترین ویژگی‌های سرعت بالای سوئیچینگ آن است که باعث می‌شود در مدارهای دیجیتال و کنترل بارها عملکرد مطلوبی داشته باشد.
توانایی تحمل جریان مناسب
این ترانزیستور می‌تواند جریان‌هایی تا حدود 800 میلی‌آمپر را کنترل کند و برای راه‌اندازی رله‌ها، LEDها و بارهای سبک مناسب است.
قیمت اقتصادی و دسترسی آسان
از رایج‌ترین ترانزیستورهای موجود در بازار است و در بسیاری از پروژه‌های آموزشی و صنعتی استفاده می‌شود.
کاربردهای 2N2222
ترانزیستور 2N2222 در طیف گسترده‌ای از مدارهای الکترونیکی به کار می‌رود:
- مدارهای سوئیچینگ
- تقویت‌کننده سیگنال
- راه‌اندازی رله
- کنترل LED و نمایشگرها
- مدارهای منطقی
- نوسان‌سازها
- پروژه‌های آردوینو و میکروکنترلر
- تجهیزات مخابراتی
مزایای استفاده از 2N2222
استفاده از مزایای متعددی دارد:
- سرعت سوئیچینگ بالا
- قیمت مناسب
- ابعاد کوچک
- قابلیت اطمینان بالا
- دسترسی آسان در بازار
- مناسب برای کاربردهای عمومی
معادل‌ها و جایگزین‌های 2N2222
در برخی مدارها می‌توان از قطعات زیر به عنوان جایگزین استفاده کرد:
- PN2222A
- P2N2222A
- 2N2219
- BC337
- S8050
- C945 (در برخی کاربردها)
پیش از جایگزینی، مشخصات جریان، ولتاژ و آرایش پایه‌ها بررسی شود.
جمع‌بندی
یک ترانزیستور NPN همه‌منظوره با قابلیت سوئیچینگ سریع و تحمل جریان مناسب است که در مدارهای تقویت‌کننده، سوئیچینگ و کنترل بار کاربرد فراوانی دارد. قیمت اقتصادی، عملکرد قابل اعتماد و فراوانی در بازار، این قطعه را به یکی از محبوب‌ترین ترانزیستورهای الکترونیکی تبدیل کرده است 2222
