25RIA120 تریستور پیچی
تریستور 25RIA120 چیست؟

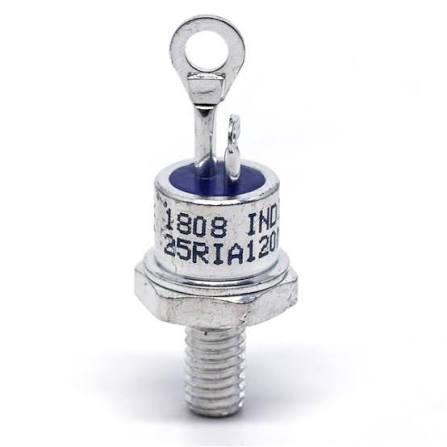

25RIA120 یک تریستور قدرت SCR از برند Vishay است که برای کنترل فاز، یکسوسازی کنترل‌شده و سوئیچینگ توان در تجهیزات الکترونیک قدرت استفاده می‌شود. این قطعه در سری 25RIA قرار دارد و به‌صورت Stud Mount طراحی شده است.
مدل 25RIA120 توانایی تحمل جریان متوسط 25 آمپر را دارد و ولتاژ تکرارشونده مسدودکنندگی و معکوس آن 1200 ولت است. ساختار Stud نیز امکان نصب مستقیم قطعه روی سیستم خنک‌کننده را فراهم می‌کند. Vishay سری 25RIA را برای کاربردهای Medium Power Switching و Phase Control معرفی کرده است.
مشخصات فنی 25RIA120
| ویژگی |
مشخصات |
| شماره فنی |
25RIA120 |
| برند |
Vishay |
| نوع قطعه |
تریستور قدرت SCR |
| نوع عملکرد |
Phase Control |
| جریان متوسط IT(AV) |
25A |
| جریان RMS IT(RMS) |
40A |
| ولتاژ VDRM |
1200V |
| ولتاژ VRRM |
1200V |
| ولتاژ غیرتکراری VRSM |
1300V |
| جریان هجومی ITSM |
420A |
| جریان هجومی در 8.3ms |
440A |
| ولتاژ حالت روشن VTM |
حداکثر 1.7V |
| جریان تحریک گیت IGT |
حداکثر 60mA |
| ولتاژ تحریک گیت VGT |
حداکثر 2V |
| جریان نگهدارنده IH |
حداکثر 130mA |
| جریان لچینگ IL |
حدود 200mA |
| نوع پکیج |
TO-208AA / TO-48 |
| نوع نصب |
Stud Mount |
| رزوه استاندارد |
1/4″-28UNF-2A |
| دمای کاری پیوند |
-65 تا +125°C |
| نوع SCR |
Standard Recovery |
دیتاشیت Vishay مقدار IT(AV)=25A را در دمای بدنه 85 درجه سانتی‌گراد و مقدار IT(RMS)=40A را برای این سری مشخص می‌کند. همچنین جریان هجومی یک‌سیکل برای 25RIA120 به 420 آمپر می‌رسد.
کاربردهای تریستور 25RIA120
تریستور 25RIA120 برای مدارهایی مناسب است که کنترل جریان و توان اهمیت دارد. ساختار SCR به مدار اجازه می‌دهد با اعمال پالس به گیت، زمان شروع هدایت را مشخص کند و در نتیجه توان منتقل‌شده به بار را کنترل نماید.
یکسوسازی کنترل‌شده
یکی از کاربردهای مهم این قطعه، استفاده در یکسوسازهای کنترل‌شده AC به DC است. در این مدارها، زمان تحریک گیت نسبت به شکل موج ورودی تعیین می‌شود. با تغییر زاویه آتش، ولتاژ متوسط خروجی تغییر می‌کند و امکان کنترل توان بار فراهم می‌شود.
این روش در منابع تغذیه صنعتی، شارژرهای قدرت، تجهیزات جوشکاری و سیستم‌های تبدیل انرژی کاربرد دارد.
کنترل فاز و توان
سری 25RIA به‌طور مشخص برای Phase Control طراحی شده است. بنابراین می‌توان از 25RIA120 در مدارهایی استفاده کرد که به تنظیم توان بارهای الکتریکی نیاز دارند. کنترل زاویه تحریک تریستور، مقدار انرژی منتقل‌شده به بار را تغییر می‌دهد.
تجهیزات الکترونیک قدرت
درایوهای صنعتی، مبدل‌های قدرت، سیستم‌های کنترل موتور و تجهیزات صنعتی قدیمی از جمله کاربردهایی هستند که می‌توانند از تریستورهای Stud استفاده کنند. انتخاب نهایی قطعه باید بر اساس جریان واقعی، ولتاژ مدار و شرایط حرارتی انجام شود.
مزایای 25RIA120
یکی از مزیت‌های اصلی 25RIA120، ترکیب جریان متوسط 25 آمپر با ولتاژ مسدودکنندگی 1200 ولت است. این ویژگی باعث می‌شود قطعه برای بسیاری از مدارهای قدرت متوسط مناسب باشد.
جریان RMS برابر 40 آمپر نیز ظرفیت عبور جریان مؤثر بالاتری را در شرایط تعیین‌شده فراهم می‌کند. علاوه بر این، جریان هجومی 420 آمپر امکان تحمل جریان‌های گذرای بزرگ را برای مدت کوتاه فراهم می‌سازد. البته جریان هجومی با جریان کاری دائم تفاوت دارد و نباید از آن به‌عنوان جریان نامی مداوم استفاده کرد.
ساختار Stud Mount نیز مزیت دیگری محسوب می‌شود. این نوع بدنه امکان نصب مکانیکی محکم و انتقال حرارت مناسب به هیت‌سینک را فراهم می‌کند.
تفاوت 25RIA120 با مدل‌های مشابه
سری 25RIA شامل مدل‌هایی با کلاس‌های ولتاژی متفاوت است. جریان متوسط این خانواده 25 آمپر باقی می‌ماند، اما ولتاژ مسدودکنندگی با تغییر کد انتهایی افزایش یا کاهش پیدا می‌کند.
| مدل |
جریان متوسط |
VDRM / VRRM |
| 25RIA80 |
25A |
800V |
| 25RIA100 |
25A |
1000V |
| 25RIA120 |
25A |
1200V |
| 25RIA140 |
25A |
1400V |
| 25RIA160 |
25A |
1600V |
در نتیجه، اگر مدار اصلی از 25RIA120 استفاده کند، انتخاب یک مدل 25 آمپری با ولتاژ پایین‌تر می‌تواند حاشیه اطمینان مدار را کاهش دهد. جدول ولتاژهای سری 25RIA در دیتاشیت Vishay نیز همین دسته‌بندی را نشان می‌دهد.
نکات مهم نصب و خنک‌کاری
در تریستورهای Stud، کیفیت اتصال مکانیکی و حرارتی اهمیت زیادی دارد. مدل استاندارد 25RIA120 از رزوه 1/4″-28UNF-2A و بدنه TO-208AA / TO-48 استفاده می‌کند.
سطح تماس با هیت‌سینک باید تمیز و مناسب باشد تا انتقال حرارت به‌درستی انجام شود. همچنین هنگام نصب نباید فشار مکانیکی بیش از حد به بدنه وارد شود.
در کاربردهای جریان بالا، محاسبه تلفات حالت روشن نیز ضروری است. با توجه به VTM حداکثر 1.7 ولت، عبور جریان بالا می‌تواند حرارت قابل‌توجهی تولید کند؛ بنابراین انتخاب هیت‌سینک مناسب باید بر اساس جریان، دمای محیط و شرایط کاری انجام شود.
انتخاب جایگزین 25RIA120
برای انتخاب جایگزین 25RIA120 فقط جریان 25 آمپر و ولتاژ 1200 ولت را مقایسه نکنید. پارامترهایی مانند IT(AV)، IT(RMS)، VDRM، VRRM، ITSM، IGT، VGT، IH و VTM نیز اهمیت دارند.
نوع بدنه نیز باید با نمونه اصلی مطابقت داشته باشد. اگر قطعه جایگزین از نظر الکتریکی مناسب باشد اما رزوه، ابعاد یا روش نصب متفاوتی داشته باشد، ممکن است در دستگاه قابل استفاده مستقیم نباشد.
جمع‌بندی
25RIA120 Vishay یک تریستور قدرت SCR با جریان متوسط 25 آمپر و ولتاژ تکرارشونده 1200 ولت است. این قطعه در پکیج TO-208AA / TO-48 و ساختار Stud Mount قرار دارد و برای کنترل فاز، یکسوسازی کنترل‌شده، سوئیچینگ توان و تجهیزات صنعتی کاربرد دارد.
جریان RMS برابر 40 آمپر، جریان هجومی بالا و قابلیت کار در دمای پیوند تا 125 درجه سانتی‌گراد، از مشخصات مهم این مدل محسوب می‌شوند. بنابراین 25RIA120 می‌تواند گزینه مناسبی برای تعمیر یا طراحی مدارهای الکترونیک قدرت باشد؛ با این حال، انتخاب جایگزین باید بر اساس تمام مشخصات الکتریکی و مکانیکی انجام شود.
