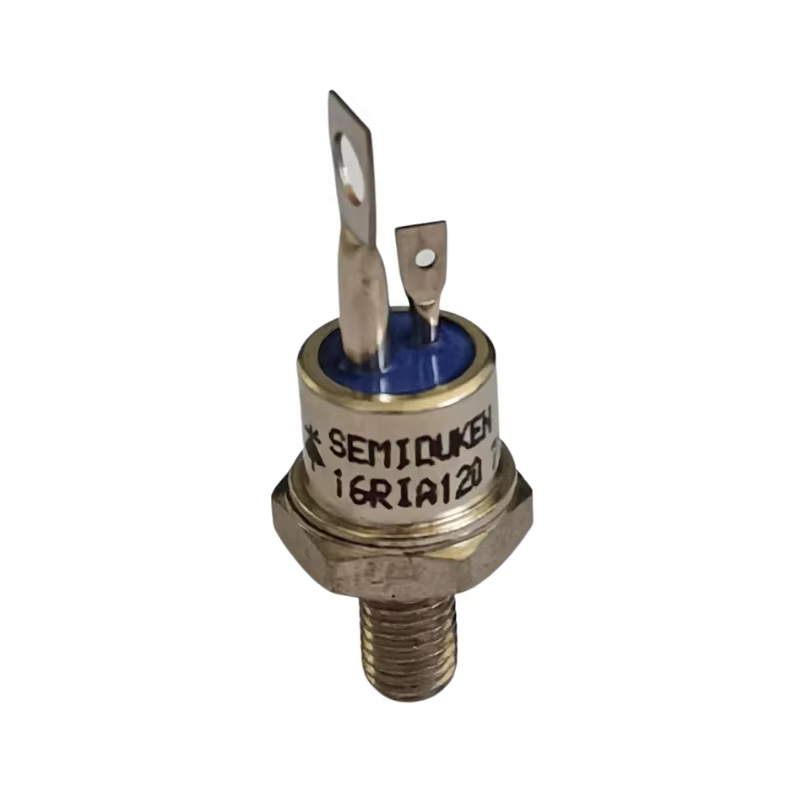

16RIA120 تریستور پیچی
تریستور 16RIA120 چیست؟
16RIA120 یک تریستور قدرت یا SCR از سری Vishay 16RIA است که برای کنترل و سوئیچینگ توان در مدارهای الکتریکی طراحی شده است. این قطعه در گروه تریستورهای Stud قرار می‌گیرد و از یک ساختار پیچی برای نصب مکانیکی و انتقال حرارت استفاده می‌کند. مدل 16RIA120 می‌تواند جریان متوسط 16 آمپر را در شرایط تعیین‌شده دیتاشیت تحمل کند و ولتاژ تکرارشونده مسدودکنندگی آن به 1200 ولت می‌رسد.
سری 16RIA شرکت Vishay برای کاربردهای کنترل فاز و سوئیچینگ توان متوسط توسعه یافته است. به همین دلیل، این تریستور در مدارهای یکسوساز کنترل‌شده، کنترل توان AC و برخی تجهیزات صنعتی کاربرد دارد.
مشخصات فنی 16RIA120
جدول زیر مهم‌ترین مشخصات فنی این مدل را نشان می‌دهد:
| ویژگی |
مشخصات |
| شماره فنی |
16RIA120 |
| برند |
Vishay |
| نوع قطعه |
تریستور قدرت SCR |
| جریان متوسط حالت روشن IT(AV) |
16A |
| جریان RMS حالت روشن IT(RMS) |
35A |
| ولتاژ تکرارشونده VDRM |
1200V |
| ولتاژ معکوس تکرارشونده VRRM |
1200V |
| جریان هجومی ITSM |
340A |
| جریان گیت IGT |
حداکثر 60mA |
| ولتاژ گیت VGT |
حداکثر 2V |
| ولتاژ حالت روشن VTM |
حداکثر 1.75V |
| جریان نگهدارنده IH |
130mA |
| جریان لچینگ IL |
200mA |
| پکیج |
TO-48 / TO-208AA |
| نوع نصب |
Stud Mount |
| رزوه |
1/4″-28UNF |
| محدوده دمای پیوند |
-65 تا +125°C |
| مقاومت حرارتی اتصال به بدنه |
0.86 K/W |
| وزن تقریبی |
14g |
Vishay برای این سری قابلیت تحمل dI/dt و dV/dt بالا و همچنین ساختار Passivation شیشه‌ای را ذکر می‌کند.
کاربردهای تریستور 16RIA120
تریستور 16RIA120 در مدارهایی استفاده می‌شود که کنترل جریان و توان اهمیت دارد. عملکرد SCR به مدار اجازه می‌دهد با اعمال پالس مناسب به گیت، تریستور را وارد حالت هدایت کند. پس از روشن‌شدن نیز جریان تا زمانی که شرایط خاموش‌شدن فراهم شود، از مسیر اصلی عبور خواهد کرد.
یکسوساز کنترل‌شده
یکی از کاربردهای مهم این قطعه، ساخت یکسوسازهای کنترل‌شده است. در چنین مدارهایی چند تریستور با ترتیب مشخص تحریک می‌شوند و زاویه آتش هر قطعه، مقدار توان منتقل‌شده به بار را تعیین می‌کند.
کنترل توان AC
برای کنترل توان برخی بارهای الکتریکی نیز می‌توان از SCR استفاده کرد. تغییر زمان تحریک گیت نسبت به شکل موج AC باعث تغییر مقدار انرژی منتقل‌شده به بار می‌شود.
تجهیزات صنعتی
ساختار Stud و مشخصات حرارتی مناسب باعث شده است سری 16RIA در تجهیزات صنعتی و مدارهای قدرت متوسط مورد استفاده قرار گیرد. کنترل‌کننده‌های توان، مبدل‌های صنعتی و برخی سیستم‌های تغذیه از جمله کاربردهای این خانواده هستند.
مزایای 16RIA120
یکی از مهم‌ترین ویژگی‌های 16RIA120، ترکیب جریان متوسط 16 آمپر با ولتاژ مسدودکنندگی 1200 ولت است. این مشخصات امکان استفاده از قطعه را در بسیاری از مدارهای کنترل توان فراهم می‌کند.
از طرف دیگر، جریان هجومی 340 آمپر در مشخصات دیتاشیت ثبت شده است. بنابراین قطعه می‌تواند جریان‌های گذرای قابل‌توجهی را برای مدت کوتاه تحمل کند؛ البته مقدار واقعی جریان مجاز به شرایط کاری، مدت پالس، دمای پیوند و طراحی سیستم خنک‌کننده بستگی دارد.
ساختار TO-48 Stud Mount نیز نصب مکانیکی قطعه روی هیت‌سینک را آسان می‌کند. برای دستیابی به عملکرد حرارتی مناسب، سطح تماس باید صاف و تمیز باشد و گشتاور نصب نیز مطابق دستورالعمل سازنده تنظیم شود. دیتاشیت Vishay مقدار مقاومت حرارتی اتصال پیوند به بدنه را در حالت DC برابر 0.86 K/W اعلام می‌کند.
تفاوت 16RIA120 با تریستورهای مشابه
سری 16RIA شامل مدل‌هایی با ولتاژهای مختلف است. در این خانواده، عدد انتهایی کد به سطح ولتاژ مربوط می‌شود. برای مثال، مدل 16RIA80 در رده 800 ولت و مدل 16RIA100 در رده 1000 ولت قرار می‌گیرد، در حالی که 16RIA120 نسخه 1200 ولتی است.
| مدل |
ولتاژ VDRM/VRRM |
جریان متوسط |
| 16RIA60 |
600V |
16A |
| 16RIA80 |
800V |
16A |
| 16RIA100 |
1000V |
16A |
| 16RIA120 |
1200V |
16A |
بنابراین هنگام انتخاب جایگزین، استفاده از مدلی با جریان مشابه به‌تنهایی کافی نیست و باید ولتاژ مدار، مشخصات گیت و شرایط حرارتی نیز بررسی شود.
نکات مهم هنگام خرید و تعویض
هنگام خرید 16RIA120 به کد کامل قطعه توجه کنید. این مدل با نسخه‌های دیگر سری 16RIA از نظر سطح ولتاژ تفاوت دارد. همچنین نوع نصب Stud و ابعاد رزوه باید با قطعه موجود در دستگاه مطابقت داشته باشد.
برای جایگزینی نیز بررسی پارامترهایی مانند VDRM، VRRM، IT(AV)، ITSM، IGT، VGT، جریان نگهدارنده و مشخصات حرارتی ضروری است. یک تریستور با جریان نامی مشابه، الزاماً جایگزین مستقیم 16RIA120 محسوب نمی‌شود.
جمع‌بندی
16RIA120 Vishay یک تریستور قدرت SCR با جریان متوسط 16 آمپر و ولتاژ تکرارشونده 1200 ولت است. این قطعه در پکیج TO-48 / TO-208AA و به‌صورت Stud Mount عرضه می‌شود و برای کنترل فاز، سوئیچینگ توان متوسط، یکسوسازی کنترل‌شده و تجهیزات صنعتی کاربرد دارد.
قابلیت تحمل جریان هجومی بالا، محدوده دمایی -65 تا +125 درجه سانتی‌گراد و طراحی مناسب برای نصب روی هیت‌سینک، از ویژگی‌های مهم این مدل محسوب می‌شوند. در نتیجه، 16RIA120 می‌تواند برای تعمیر و طراحی تجهیزات الکترونیک قدرت گزینه مناسبی باشد.
